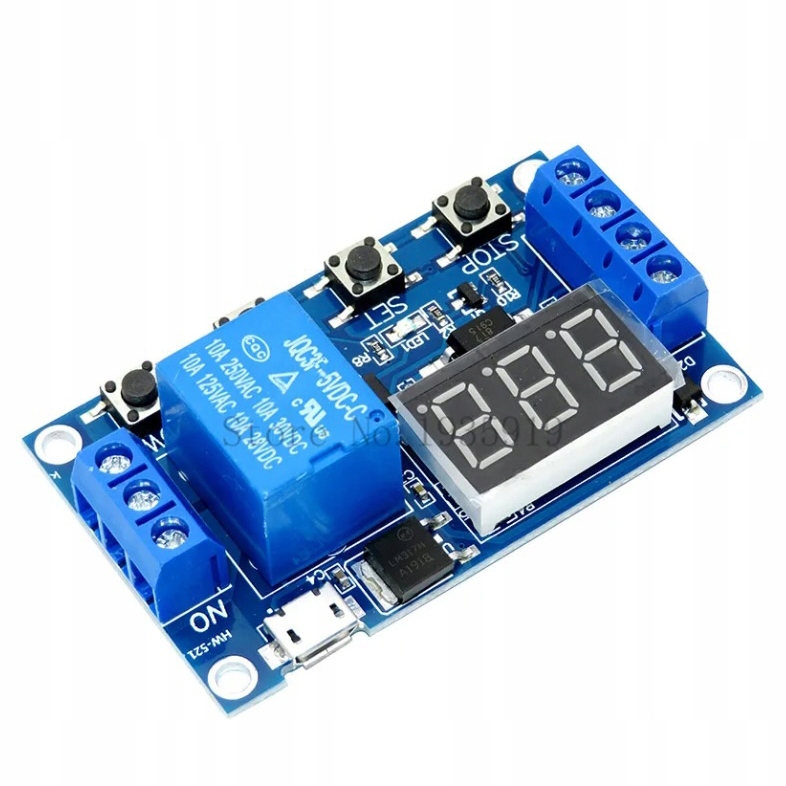

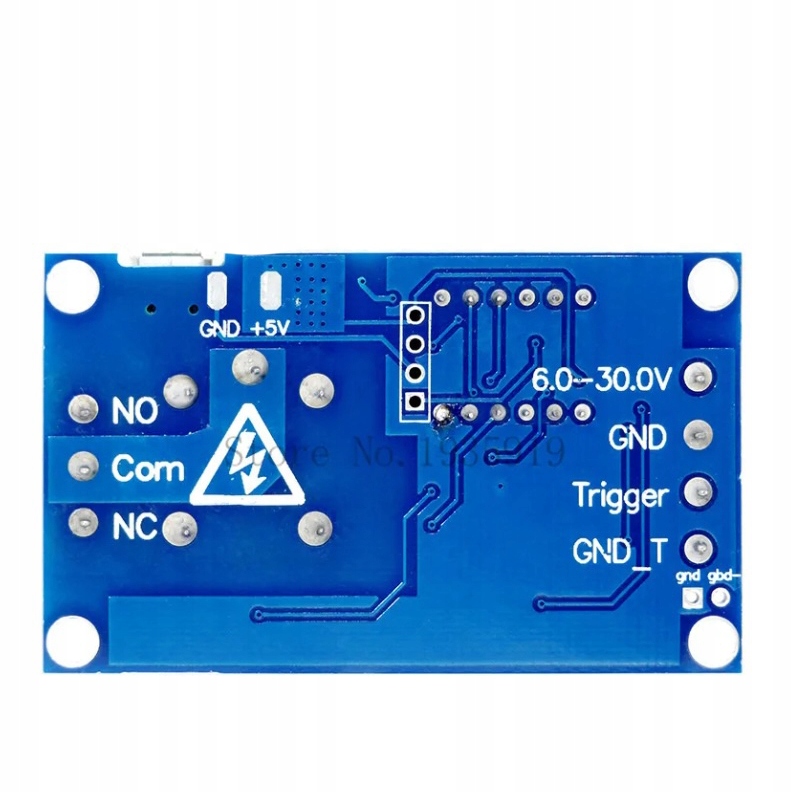

Module relais temporisé micro USB

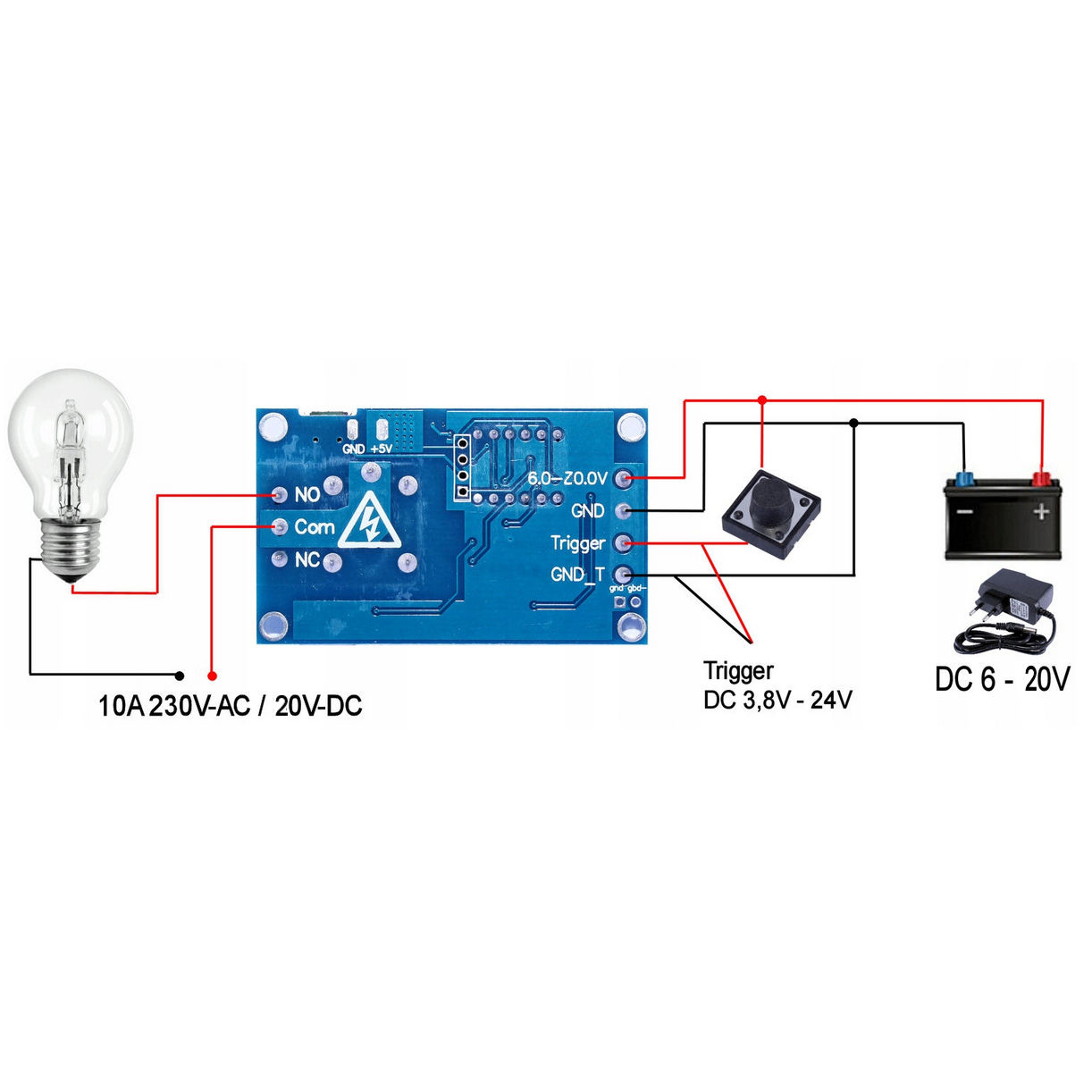

✅ Alimentation : 6 V - 20 V ou micro USB 5,0 V (pour une alimentation supérieure à 20 V, utilisez un convertisseur abaisseur, par exemple le LM2596, et réglez la tension entre 8 et 10 V)

✅ Déclencheur : 3,8 V - 20 V

✅ Plage de temps : 0 à 999 minutes

✅ Température de fonctionnement : -40 °C à 85 °C

✅ Dimensions : 62 mm x 38 mm x 19 mm

✅ Relais : 10 A, 230 V CA / 30 V CC

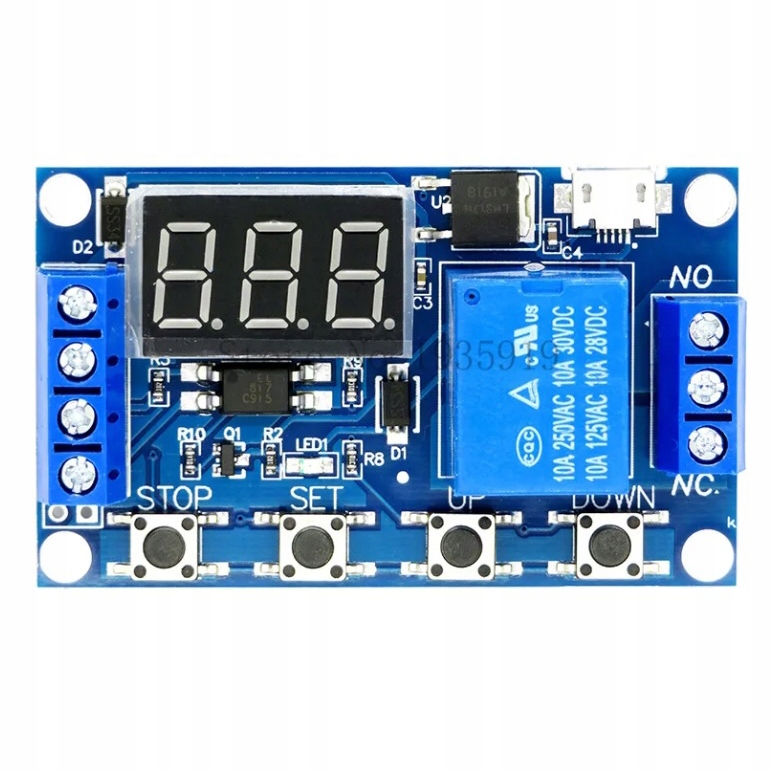

✅ Boutons :

• STOP : active/désactive le relais (le compte à rebours est en cours - relais désactivé)
• SET (appui long) : sélectionne la fonction et accède à attributs
• SET (appui court) : affiche les attributs de fonction

1. Appuyez sur le bouton STOP et sélectionnez l’option ON.
2. Attendez que 000 s’affiche.
3. Appuyez longuement sur SET -> Sélectionnez le programme à l’aide des boutons HAUT/BAS.
4. Appuyez brièvement sur SET -> OP clignote sur l’écran -> 000 -> Saisissez la durée de l’attribut à l’aide des boutons HAUT/BAS.
5. Utilisez le bouton STOP pour sélectionner l’unité de temps :

   000 -> Seconde

   00.0 -> Dixième de seconde (ex. : 05.5 = 5,5 secondes)

   0.0.0 -> Minute (ex. : 0.0.1 = 1 minute)

6. Appuyez longuement sur SET -> Une fois que le numéro du programme cesse de clignoter, par exemple… P1.1, la procédure sera interrompue.

✅ Description du programme :

• P1.1 :Après l’application du signal de déclenchement, le relais s’active et effectue un compte à rebours jusqu’à la durée définie dans OP, puis se désactive.
• P1.2 :Comme ci-dessus, mais l’application du signal de déclenchement pendant le compte à rebours le fait redémarrer à 0.
• P1.3 :Comme ci-dessus, mais l’application du signal de déclenchement pendant le compte à rebours désactive le relais et réinitialise le compte à rebours.
• P2 :Après l’application du signal de déclenchement, le compte à rebours CL est lancé, puis le relais s’active et effectue un compte à rebours OP, puis se désactive.
• P3.1 :Après l’application du signal de déclenchement, le relais s’active et effectue un compte à rebours OP, puis se désactive et effectue un compte à rebours CL. Le cycle se répète un nombre de fois spécifié (LOP = boucle infinie). L’application du signal de déclenchement pendant le compte à rebours provoque la désactivation du relais et la réinitialisation du compte à rebours. Désactive le relais et réinitialise le compte à rebours.
• P3.2 : Après la mise sous tension, le relais s'active automatiquement et effectue un compte à rebours OP, puis se désactive et effectue un compte à rebours CL. Ce cycle se répète un nombre de fois spécifié (LOP = boucle infinie).
• P-4 : Après l'application du déclencheur, le relais s'active. Le compte à rebours OP démarre après la disparition du déclencheur. Appliquer le déclencheur pendant le compte à rebours réinitialise le compteur.

✅ Fonction 3.2 :Permet au module de fonctionner sans déclencheur. Lorsque le module de minuterie est alimenté via le port microUSB 5 V ou le connecteur 6 V-20 V, il démarre automatiquement le comptage sans nécessiter de déclencheur de démarrage. Cette fonction permet un nombre infini ou spécifié de cycles de fonctionnement du relais.
