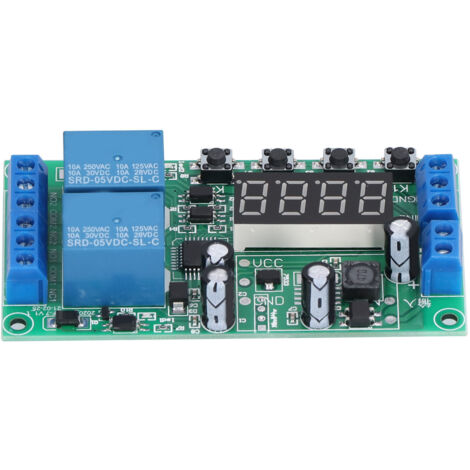

Module de relais de retard, déclencheur d'impulsion à 2 canaux, interrupteur de Circuit de minuterie de Cycle de mise hors tension YF-7 7-30VDC

Caractéristiques:

1. Fonction de mémoire de mise hors tension : possède une fonction de mémoire de mise hors tension, pas besoin de réinitialiser, pratique et pratique.
2. 32 fonctions communes : le module de relais de retard contient 32 fonctions communes pour répondre à plus de besoins d'application.
3. Temps de retard réglable de 0,01 s à 999 m : Plage de temps de retard de 0,01 seconde à 999 minutes réglable, en ligne avec une variété de scénarios d'application
4. Contrôler divers appareils : la carte relais peut contrôler les électrovannes, les pompes à eau, les moteurs, les bandes lumineuses, etc. pour fonctionner librement.
5. Contrôlez les charges CC ou CA dans les 5 A : la tension d'entrée est de 7 à 30 V CC et la puissance de sortie peut contrôler les charges CC ou CA dans les 5 A.

Spécifications:

Type d'élément : Module de relais de retard
Modèle de produit : YF-7
Tension d'entrée : DC 7 ~ 30 V
Puissance de sortie : Peut contrôler la charge CC ou CA dans les 5 A
Plage de temps : 0,01 seconde - 999 minutes réglable à tout moment
Description du port de câblage :
Gauche 1, + : puissance d'entrée positive
Gauche 2, - : puissance d'entrée négative
Gauche 3. Signal 1 : borne d'entrée de signal positif
Gauche 4 . Signal 2 : borne d'entrée de signal positif
Gauche 5. Fil commun : pôle négatif de la borne d'entrée de signal (le signal 1 et le signal 2 partagent un pôle négatif)
Droite 1, normalement fermé 1 : interface du relais 1 normalement fermée, le relais est suspendu avant d'être fermé et court-circuité à COM après avoir été fermé
Droite 2, Public 1 : interface publique du relais 1
Droite 3. Normalement ouvert 1 : Interface normalement ouverte du relais 1, court-circuitée à COM avant le relais est fermé et suspendu après avoir été fermé
Droite 4. Normalement fermé 2 : Interface normalement fermée du relais 2, le relais est suspendu avant l'entrée et court-circuité avec COM après avoir été activé
Droite 5. Commun 2 : Interface commune du relais 2
Droite 6. Normalement ouvert 2 : Interface du relais 2 normalement ouverte, le relais est court-circuité avec COM avant le tirage et il se bloque après le tirage
Liste des fonctions : Vous pouvez définir le Fonctionne arbitrairement après l'avoir acheté, et le manuel est fourni ; n'importe quel jeu de paramètres peut être mémorisé lorsque l'alimentation est coupée
Toutes les fonctions de P-11 à P-44 sont les suivantes ; le signal 1 correspond au relais 1 ; le signal 2 correspond au relais 2 ;
Les deux canaux peuvent être déclenchés en même temps ; indépendants les uns des autres ; ne s'influencent pas mutuellement ; les relais respectifs des tubes de signal respectifs
P-11 : Jog (pour tirer le relais de signal, le signal disparaît et le relais s'arrête)
P-12 : Autobloquant (allumer le relais de signal une fois, et arrêtez à nouveau le relais de signal)
P-13 : donnez le signal et le relais s'arrêtera automatiquement après la fermeture pendant une seconde ; le déclenchement n'est pas valide pendant la période de retard
P-14 : Donnez le signal, le relais s'arrêtera automatiquement pendant une seconde ; Déclenchez pour resynchroniser pendant la période de retard
P-15 : donnez le signal, le relais s'arrêtera automatiquement pendant une seconde ; pendant la période de retard, la minuterie de superposition sera déclenchée
P-16 : donnez le signal et le relais s'arrêtera automatiquement pendant une seconde ; Réinitialisation du déclencheur pendant la période de retard
P-17 : donnez le signal, le relais est fermé, le signal d'entrée est déconnecté et l'alimentation est coupée après le début de la synchronisation. Une seconde et le signal est maintenu en sortie pendant la période de retard. période de retard et la synchronisation s'arrête
P-18 : Après la mise sous tension, le relais sera immédiatement fermé et l'alimentation sera coupée après un délai d'une seconde ; jusqu'à la prochaine mise sous tension
P-21 : Donnez le signal, après un délai d'une seconde, le relais est fermé
P-22 : Donnez le signal, après plus d'une seconde, le relais est fermé, le signal disparaît et le relais s'arrête
P-23 : Après que le signal disparaisse pendant plus d'une seconde, le relais est fermé, le signal disparaît et le relais s'arrête
P-24 : Il y a un signal. Après une seconde, le relais est fermé. Après que le signal ait disparu pendant plus d'une seconde, le relais s'arrête.
P-25 : Il y a un signal. Après une seconde, le relais est fermé. Lorsqu'il y a un autre signal pendant plus d'une seconde, le relais s'arrête.
P-26 : Lorsqu'il y a un signal, le relais s'arrêtera après une fermeture pendant une seconde, et lorsque le signal disparaît, le relais s'arrêtera après la fermeture. encore une fois pendant une seconde.
P-27 : S'il y a un signal d'impulsion, le relais s'arrête ; s'il n'y a pas de signal d'impulsion, le relais sera fermé pendant une seconde ; (le signal continue ou le signal disparaît sera considéré comme aucun signal d'impulsion)
P-28 : Après la mise sous tension, après un délai de A secondes, le relais sera fermé jusqu'à ce que l'alimentation soit coupée
P-31 : Après la mise sous tension, le relais est fermé pendant une seconde, déconnecté pendant B seconde, boucle infinie ; la mise hors tension s'arrête
P-32 : lorsqu'il y a un signal, démarrez la boucle infinie P-31 ; lorsque le signal disparaît, terminez la boucle
P-33 : Donnez un signal pour démarrer la boucle infinie P-31 ; donnez un autre signal pour terminer la boucle
P-34 : Après la mise sous tension, le relais sera fermé après un délai de A secondes et s'arrêtera après avoir été fermé pendant B secondes
P-35 : Il y a un signal, après un délai d'une seconde, le relais sera fermé, et le relais sera fermé après avoir été fermé pendant B secondes.
P-36 : Lorsqu'il y a un signal, après une seconde, le relais sera fermé, et après B seconde, le relais s'arrêtera, le signal disparaîtra et la minuterie sera effacée et arrêtée.
P-37 : S'il y a un signal, le relais s'arrêtera automatiquement pendant une seconde lorsque le relais est fermé, et puis il comptera pendant B secondes après son arrêt. Le déclencheur du signal n'est pas valide dans le temps A+B.
P-38 : Lorsqu'il y a un signal, le relais s'arrêtera automatiquement lorsqu'il sera fermé pendant une seconde, et après s'être arrêté et compté pendant B secondes, il s'arrêtera. automatiquement lorsqu'il est refermé pendant une seconde.
P-41 : Aucune action lorsqu'il y a un

Liste de colis:

1 x module de relais de retard
