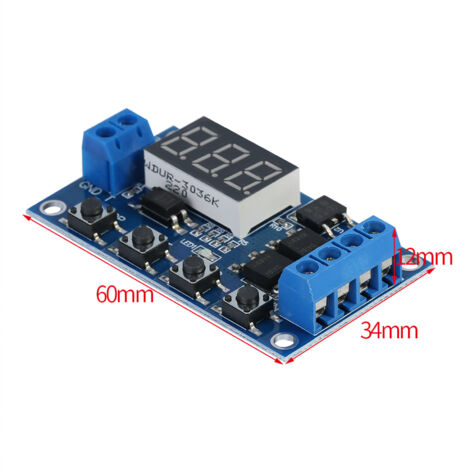

Module de relais de minuterie, double-MOS 60 34 12 mm DC 5V 36V pour contrler les lumières des moteurs

Caractéristiques:

1. Pour obtenir un circuit d'activation et de désactivation rapide à haute fréquence, un nombre illimité de temps de commutation
2. Aucun bruit n'a été fait lors de la mise sous/hors tension, aucune étincelle et aucune interférence électromagnétique
3. Comparé aux modules de relais électromagnétiques normaux, il a une durée de vie plus longue
4. Dual-MOS en sortie active parallèle, résistance interne inférieure, courant plus important, puissance élevée; à température ambiante, le courant de fonctionnement est jusqu'à 15A, la puissance jusqu'à 400W, qui peut être utilisée pour la plupart des équipements
5. Large entrée de tension de 5V à 36V, normalement utilisée pour contr?ler les moteurs à courant continu, les lumières, les bandes de LED, les micro-pompes, les électrovannes, etc., très pratique

Spécifications:

Caractéristiques?:
Pour obtenir un circuit d'activation et de désactivation rapide à haute fréquence, un nombre illimité de temps de commutation.
Aucun bruit n'a été émis lors de la mise sous/hors tension, sans étincelle et aucune interférence électromagnétique.
Par rapport aux modules de relais électromagnétiques normaux, il a une durée de vie plus longue.
Dual-MOS en sortie active parallèle, résistance interne inférieure, courant plus important, forte puissance?; à température ambiante, le courant de fonctionnement peut atteindre 15 A, la puissance jusqu'à 400 W, qui peut être utilisée pour la plupart des équipements.
Large entrée de tension de 5V à 36V, normalement utilisée pour contr?ler les moteurs à courant continu, les lumières, les bandes LED, les micro-pompes, les électrovannes, etc., très pratique.
Il dispose d'une fonction d'arrêt d'urgence (bouton "STOP") et d'une protection d'entrée inverse.
Entrez automatiquement en mode veille et éteignez l'écran si aucune opération n'est effectuée dans les 5 minutes, et vous vous réveillerez en appuyant sur n'importe quel bouton.
Vous pouvez définir différents paramètres OP, CL, LOP, qui sont indépendants les uns des autres et sont enregistrés séparément?;
Tous les réglages des paramètres seront automatiquement enregistrés en cas de panne de courant.
Spécifications :
Tension : DC 5 V ~ 36 V. Source du signal de déclenchement : le déclencheur de niveau haute tension (3,0 V ~ 24 V), la masse du signal et la masse du système ne sont pas sur une masse commune pour améliorer la capacité anti-brouillage du système (vous pouvez également les connecter sur une masse commune). Capacité de sortie : DC 5 V ~ 36 V, à température ambiante, le courant continu est de 15 A, puissance 400 W. Avec une dissipation thermique améliorée, le courant peut atteindre 30A. Courant de repos?: 20 mA, courant de fonctionnement?: 50 mA, température de fonctionnement?: -40 ℃ ~ 85 ℃, plage d'horloge (délai)?: 0,1?seconde à 999?minutes, taille?: 60?x?34?x?12 mm. 2,36*1,33*0,47"
Instruction?:
Mode de fonctionnement?:
P1?: signal de déclenchement, le relais est activé pendant le temps "OP", puis se déconnecte?; dans le temps "OP", comme suit?:
P1.1?: le signal est déclenché à nouveau, invalide
P1.2?: le signal est déclenché à nouveau, la synchronisation est réinitialisée
P1.3?: Le signal est à nouveau déclenché, réinitialisé, relancé et arrêté la synchronisation P-2?: signal de déclenchement, le relais éteint "CL" du temps, le relais activé le temps "OP", puis déconnecter le relais après le chronométrage.
P3.1?: signal de déclenchement, le relais est allumé après le "OP"?; temps, le relais éteint "CL", puis les cycles de fonctionnement?; si le signal de déclenchement est à nouveau pendant le cycle, le relais s'éteint, le nombre de cycles ("LOP") peut être réglé
P3.2?: sans. Signal de déclenchement après la mise sous tension, le relais est activé pendant le temps "OP", le relais est désactivé pendant le temps "CL", puis le nombre de cycles de fonctionnement ("LOP") peut être réglé.
P-4?: fonction de maintien du signal. S'il y a un signal de déclenchement, la synchronisation est réinitialisée, le relais reste allumé?; lorsque le signal dispara?t, après avoir enregistré l'heure ??OP??, le relais est éteint?; si un autre signal est déclenché pendant la synchronisation, la synchronisation sera réinitialisée.
Comment définir la plage de synchronisation?:
Après avoir défini la valeur du paramètre lors de la sélection du mode, appuyez sur le bouton ??STOP?? pour définir la plage de synchronisation?;
XXX. Le dernier point décimal s'allume, plage : 1 seconde à 999 secondes.
XX. X L'avant-dernier point décimal s'allume, plage : 0,1 seconde à 99,9 secondes
X. X. X. les 3 points décimaux s'allument, plage?: 1 minute à 999 minutes.
Par exemple, si vous souhaitez définir "OP" sur 3,2 secondes, allumez l'avant-dernier point décimal et définissez l'affichage numérique sur 03,2.
Description du paramètre?: "OP" - à l'heure, "CL" - temps d'arrêt, "LOP" - nombre de temps de cycle (1 à 999 fois, "---" représente une boucle infinie).
Ces paramètres sont indépendants les uns des autres, mais sont partagés par chaque mode. Par exemple, en mode P1.1, réglez le temps de fonctionnement ??OP?? sur 5 secondes, si vous passez en mode P1.2, son ??OP?? sera également de 5 secondes.
Dans l'interface principale (affichage 000), appuyez sur le bouton ? SET ? pour afficher ? OP ? (? CL ?, ? LOP ?) et l'heure correspondante XXX?;
Si le mode (tel que le mode P1.1, P1.2, P1.3) n'a que l'heure ? OP ?, appuyez sur la touche ? SET ? pour afficher uniquement ? OP ? et l'heure correspondante?;
Certains modèles (tels que le mode P3.1, P3.2) ont les paramètres "OP", "CL", "LOP", appuyez sur le bouton "SET" pour afficher "OP" et l'heure correspondante, "CL". et le temps correspondant, ??LOP?? et le nombre de fois correspondant?;
Après le réglage du mode, dans l'interface principale, appuyez sur la touche ??SET?? pour voir des informations sur les paramètres du mode actuel, très pratique.
Comment définir les paramètres?:
1. Commencez par lire les instructions pour déterminer le mode de fonctionnement requis.
2. Le module est mis sous tension, l'affichage est en mode de travail actuel (mode par défaut P1.1), puis entrez dans l'interface principale?; appuyez et maintenez le bouton ??SET?? pendant 2 secondes pour accéder à l'interface de sélection du mode?; puis appuyez sur les boutons ? UP ?, ? DOWN ? pour sélectionner le mode (P1.1 ~ P-4).
3. Sélectionnez le mode (tel que P3.2), puis appuyez sur le bouton "SET", le paramètre à régler clignote ("OP" temps d'activation, "CL" temps d'arrêt, cycles "LOP" ("---" représente l'infini boucle)), appuyez (ou appuyez et maintenez) le bouton "UP", "DOWN" pour régler la valeur du paramètre?; puis appuyez sur la touche ? STOP ? pour régler la position du point décimal afin de sélectionner la plage d'horloge (0,1 seconde à 999 minutes)?; appuyez sur le bouton ??SET?? pour définir les paramètres suivants du
