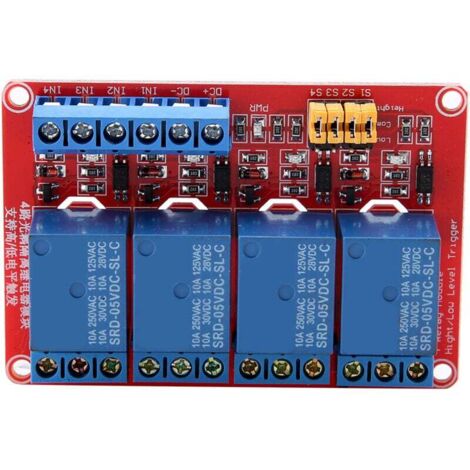

Module de Relais à 4 Canaux, Carte d'Extension de Relais Déclenchement de Bas Niveau avec Optocoupleur pour Arduino (5V)

Caractéristiques:

1. Adoptez l'isolation du photocoupleur patch, une forte capacité de conduite, des performances stables. Le courant de déclenchement est de 5mA.
2. La tension de fonctionnement du module est de 5 V, 12 V, 24 V au choix.
3. Chaque chemin du module peut être déclenché par le niveau haut ou le niveau bas grâce à un réglage de cavalier.
4. Conception tolérante aux pannes, même si la ligne de commande se casse, le relais ne bougera pas.
5. Voyant d'alimentation (vert), voyant d'état du relais 4 voies (rouge).

Spécifications:

Caractéristiques :
Adoptez l'isolement du photocoupleur de patch, une forte capacité de conduite, des performances stables. Le courant de déclenchement est de 5 mA.
La tension de fonctionnement du module est de 5 V, 12 V, 24 V au choix.
Chaque chemin du module peut être déclenché par le niveau haut ou bas via un réglage de cavalier.
Conception tolérante aux pannes, même si la ligne de commande se casse, le relais ne bougera pas.
Voyant d'alimentation (vert), voyant d'état du relais à 4 voies (rouge).
Conception d'interface humanisée, toutes les interfaces peuvent être directement connectées via le câble de la borne, très pratique.
Quatre trous de boulon de fixation sont fourni.
Spécification :
Poids : 60 g/2,1 oz
Charge d'interface commune : AC 250 V/10 A, DC 30 V/10 A
Taille du module (L*W*H) : 73 * 50 * 18,5 mm/2,9*2*0,7 pouces
Trou de boulon : 3,1 mm ; 67*44,5 mm (espacement)
Tension : 5 V, 12 V, 24 V (en option)
Interface du module :
1. DC + : connecté au pôle positif de l'alimentation (la tension est requise pour le relais, 5 V, 12 V et 24 V au choix)
2. DC- : connecter au pôle négatif de l'alimentation.
3. IN1-IN4 : selon le réglage de chaque circuit, le relais correspondant peut être contrôlé avec un niveau haut ou bas à aspirer.
Borne de sortie relais : avec 12 lignes d'interfaces, toutes les interfaces peuvent être directement connectées au plomb, pratique pour les utilisateurs à utiliser
1. NO1--NO4 : le relais ouvre normalement l'interface, et le relais est suspendu avant d'être aspiré, et est connecté à COM après qu'il soit aspiré.
2. Interface commune du relais COM1--COM4.
3. NC1--NC4 : interface de relais normalement fermée. Le relais est court-circuité avec COM avant d'être aspiré et suspendu après avoir été aspiré.
Borne de sélection de déclenchement de niveau haut et bas :
1. S1-S4 est la sélection de déclenchement de niveau haut-bas des canaux de relais 1-4 successivement ;
2. Com et connexion court-circuit bas, le relais correspondant pour le déclencheur de bas niveau, com et connexion court-circuit élevé pour le déclencheur de haut niveau.
Liste des paquets :
1 x module de relais
