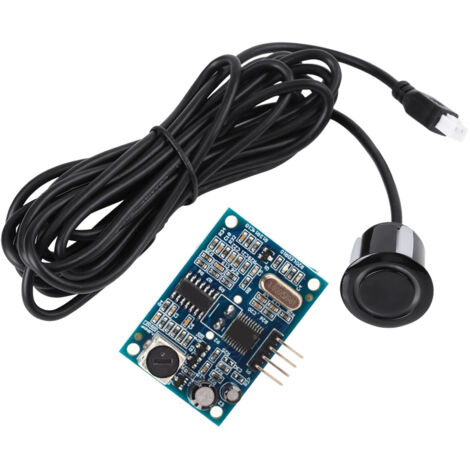

Module de mesure de distance par ultrasons 5 V avec capteur résistant à l'eau

Caractéristiques : Compact et pratique, il mesure les distances avec précision. Basse tension, faible consommation et performances stables. Haute précision de mesure et forte résistance aux interférences. Capteur étanche intégré, idéal pour les environnements humides et difficiles. Largement utilisé pour la mesure de distances horizontales, l'évitement d'obstacles, le contrôle automatique, la sécurité, le contrôle industriel, etc. Spécifications : Tension de fonctionnement : 5 V CC ; Courant de veille : 5 mA ; Courant total : 30 mA ; Fréquence d'émission : 40 kHz ; Distance de mesure maximale : 5 m ; Zone d'ombre : 25 cm ; Dimensions : 28,5 x 41 mm ; Résolution : environ 0,5 cm ; Angle de détection : < 50° ; Température de fonctionnement : -10 °C à 70 °C ; Température de stockage : -20 °C à 80 °C ; Câblage : +5 V (alimentation positive), Trig (commande), RX (réception), TX (masse négative). Principe de fonctionnement : (1) Le port d'E/S TRIG déclenche la mesure de distance (signal haut pendant au moins 10 µs). (2) Le module envoie automatiquement huit ondes carrées de 40 kHz et détecte automatiquement la présence d'un signal de retour. (3) En présence d'un signal de retour, la sortie ECHO du port d'E/S génère un niveau haut. La durée de ce niveau haut correspond à la durée de la propagation de l'onde ultrasonore, de l'émission à la réception. Distance mesurée = (durée du niveau haut * vitesse du son (340 m/s)) / 2. Ce module est simple d'utilisation : un port envoie un niveau haut pendant plus de 10 µs, puis le module attend la sortie d'un niveau haut sur le port de réception. Le chronomètre est activé dès la réception du signal et enregistre l'instant où le port passe à l'état bas ; ce temps correspond à la durée de la mesure. La distance est ensuite calculée à partir de ce temps. Des mesures répétées permettent d'atteindre les valeurs de mesure souhaitées. Le diagramme de synchronisation ultrasonore montre qu'il suffit d'envoyer un signal de déclenchement d'impulsion de plus de 10 µs pour que le module envoie huit cycles de 40 kHz et détecte l'onde de retour. Un signal d'écho est émis dès la détection du signal de retour. La largeur d'impulsion de ce signal est proportionnelle à la distance mesurée. La distance est ainsi calculée à partir de l'intervalle entre l'émission du signal et la réception de l'écho. Formule : µs/58 = cm ou µs/148 = pouces ; ou : Distance = durée du niveau haut * vitesse du son (340 m/s)/2 ; Il est conseillé de passer un cycle de test supérieur à 60 ms afin d’éviter l’interférence du signal d’émission avec le signal d’écho. Contenu de l’emballage : 1 module de mesure de distance et capteur. Remarque : Veuillez noter que l’ancien et le nouveau modèle de ce produit seront envoyés aléatoirement. Assurez-vous que cela ne vous pose pas de problème avant de commander.
1. De petite taille et facile d'utilisation, il mesure les distances avec précision. 2. Basse tension, faible consommation d'énergie et performances stables. 3. Haute précision de mesure et forte résistance aux interférences. 4. Capteur étanche intégré, idéal pour les environnements humides et difficiles. 5. Nombreuses applications : mesure de distance horizontale, évitement d'obstacles, contrôle automatique, sécurité, contrôle industriel, etc.
