Module de mélangeur RF haute fréquence AD831 0.1‑500MHz, convertisseur de fréquence monochip professionnel pour récepteurs HF VHF
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

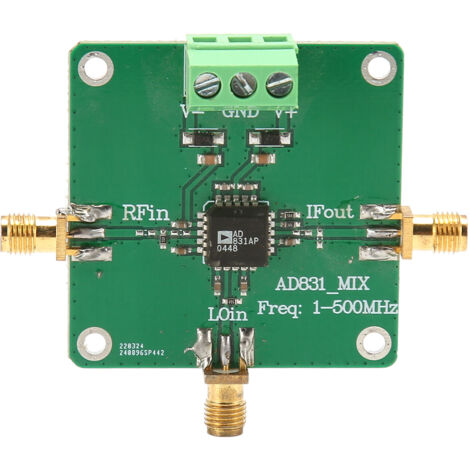

Découvrez notre module mélangeur RF haute fréquence AD831, un composant essentiel pour vos applications exigeantes. Ce module compact, construit sur une carte PCB robuste avec des éléments métalliques, intègre le circuit intégré mélangeur AD831 de haute performance.
Conçu pour une polyvalence exceptionnelle, l'AD831 est un mélangeur à faible distorsion et large dynamique, parfait pour les récepteurs HF et VHF, les fréquences RF/IF, les seconds mélangeurs dans les stations de base, la conversion en bande de base DC, la modulation et démodulation en quadrature, ainsi que l'imagerie ultrasonore et d'autres applications.
Il offre des performances premium sans nécessiter de blindage ou d'isolation correspondant, améliorant ainsi les performances du système par rapport aux mélangeurs passifs. Il fonctionne avec une alimentation unique de ±5V (courant de ±95mA) et dispose de condensateurs d'isolement DC pour les ports RF, IF et LO.
Ses paramètres techniques sont impressionnants :
- Les entrées RF et LO fonctionnent jusqu'à 500 MHz.
- La sortie IF est une sortie de tension asymétrique avec une bande passante de sortie de 250 MHz.
- Le gain est réglable par une simple résistance connectée entre les broches OUT et FB.
- Il présente un facteur de bruit SSB de 10.3 dB à 70 MHz (avec son amplificateur de sortie et une impédance source optimale).
- Aucune perte d'insertion : il ne nécessite pas de dispositif duplexeur externe ni de terminaison passive.
- Il fonctionne avec une puissance d'oscillateur local (LO) de seulement -10 dBm, éliminant le besoin d'un pilote LO haute puissance, tout en fournissant un point d'interception d'intermodulation du troisième ordre (IP3) de +24 dBm.
- Le gain en fréquence variable est de 8 dB.
Vous recevrez exactement 1 x Module Mélangeur RF Haute Fréquence AD831. Idéal pour les ingénieurs, les techniciens et les passionnés de radiofréquence cherchant un composant fiable et performant pour leurs projets avancés.
Caractéristiques
- MarqueYUDO
- Longueur150 mm
- Poids100 g
- MatièresPlastique
- Réf. ManoManoME101514928
