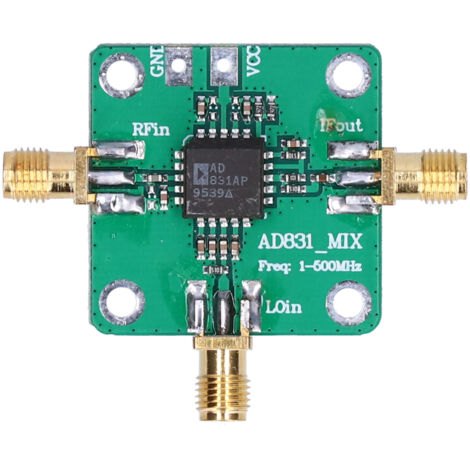

Module de mélangeur haute fréquence RF 1-500MHz AD831, convertisseur radio monocristallin pour applications de bande passante

16,99€
Produit similaire livré par
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
109,90 €229

Ces articles peuvent vous intéresser !

KS Tools - Composition SRM 3,6m - 810.8053KSTOOLS

KS Tools - Composition SRM 3,6m - 810.8053

Livraison gratuite
Établi pliant FatMax STANLEY, FMST1-75672
10 € offerts
STANLEY

Établi pliant FatMax STANLEY, FMST1-75672

77
132,10€

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

Découvrez notre module mélangeur AD831, une solution performante et polyvalente pour vos applications RF. Ce module en circuit imprimé (PCB) se distingue par ses excellentes caractéristiques.

Il présente un facteur de bruit SSB remarquablement bas de 10,3 dB à 70 MHz, obtenu grâce à son amplificateur de sortie et à une impédance source optimale. Ceci est réalisé sans perte d'insertion, sans duplexeur externe et sans terminaison passive. Conçu autour du circuit intégré AD831, ce module offre une faible distorsion et une large plage dynamique.

Son champ d'application est très étendu : conversion RF-FI pour récepteurs HF et VHF, mélangeur secondaire dans les stations de base DMR, conversion en bande de base DC, modulation et démodulation en quadrature, ou encore détection de décalage Doppler en imagerie ultrasonore.

Le module est simple à mettre en œuvre. Il fonctionne avec une alimentation unique de 9 à 11 V. Les ports RF, OL et FI sont isolés en DC par des condensateurs pour une utilisation aisée. L'étage oscillateur local ne nécessite qu'une puissance de -10 dBm pour fournir un point d'interception du troisième ordre (IP3) de +24 dBm, éliminant ainsi le besoin de drivers de puissance élevée et les problèmes associés d'isolation.

Les entrées RF et Oscillateur Local acceptent des fréquences allant jusqu'à 500 MHz. La sortie FI est une tension asymétrique offrant une large bande passante de 250 MHz (0,1 à 200 MHz). Le gain est réglable simplement par une résistance unique entre les broches OUT et FB. Grâce à son faible décalage DC, le module convient également parfaitement aux applications à couplage DC, comme la conversion de fréquence en bande de base ou la démodulation d'amplitude en quadrature.

Le point de compression à 1 dB de l'entrée RF est de +10 dBm.

Vous recevrez : 1 x Module Mélangeur AD831.

Caractéristiques

  • Marque
    FATRD
  • Réf. ManoMano
    ME101939734
  • MMID
    198437035636
  • Réf. fabricant
    FA0325-YM10704
  • EAN
    1062655956230
