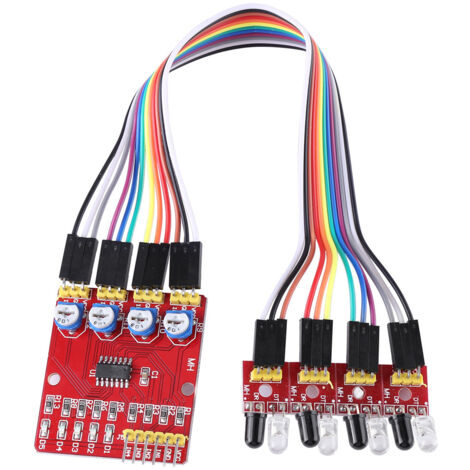

Module de Détection Infrarouge 4 Canaux pour Robot Éviteur d'Obstacles - PCB Intelligent

Bienvenue dans notre boutique !

Ce module offre une solution polyvalente de détection infrarouge pour les dispositifs mécaniques automatisés tels que les voitures intelligentes et les robots. Le module capteur s'adapte à la lumière ambiante. Il est équipé d'une paire de diodes, une émettrice et une réceptrice infrarouge. La diode émettrice envoie un signal infrarouge à une certaine fréquence qui est réfléchi lors de la détection d'un obstacle (surface réfléchissante) et capté par la diode réceptrice. Après traitement par un circuit comparateur, l'interface de sortie du signal délivre un signal numérique (un signal de bas niveau).

Principales caractéristiques :

1. Lorsque le module détecte un signal d'obstacle, un indicateur rouge s'allume et le port OUT émet simultanément et continuellement des signaux de bas niveau.

2. La distance de détection est réglable via un potentiomètre : tourner dans le sens des aiguilles d'une montre pour l'augmenter, et dans le sens inverse pour la réduire.

3. La réflectivité et la forme de la cible sont déterminantes pour la distance de détection. Les objets petits et noirs ont une distance de détection minimale, tandis que les objets grands et blancs offrent une distance maximale.

4. Le port de sortie peut être connecté directement à un port d'entrée/sortie (IO) d'un microcontrôleur (SCM). Il peut également piloter directement un module relais 5V ou un module buzzer.

5. Large champ d'application : évitement d'obstacles pour robots, évitement d'obstacles pour véhicules, comptage sur chaîne de montage et suivi de ligne noir et blanc.

Spécifications techniques :

- Tension de fonctionnement : 3,3V à 5V CC

- Courant de fonctionnement : >1A

- Distance de détection : 2 à 60 cm

- Angle de détection : 35°

- Dimensions :

- Grande carte : 42 x 38 x 12 mm

- Petite carte : 25 x 12 x 12 mm

- Diamètre du trou de montage : 3 mm

Notes importantes :

1. Ne pas diriger la sonde vers la lumière directe du soleil, car celle-ci peut interférer avec le module.

2. La sensibilité ne doit pas être réglée excessivement haute, car une sensibilité trop élevée peut facilement entraîner des déclenchements intempestifs.

Contenu du colis :

1 ensemble de module de suivi infrarouge.
