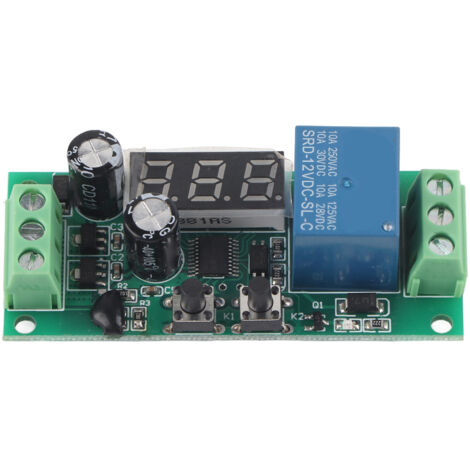

Module de détection de tension DC avec affichage numérique, haute précision, relais, composant électronique 12V

Bienvenue dans notre boutique !

Découvrez notre module de détection de tension DC, un outil précis et fiable pour vos applications de surveillance électrique. Compact et de petite taille, il est facile à transporter et à ranger. Son large plage de mesure, de 0 à 55V DC, le rend extrêmement polyvalent et pratique.

Au cœur de sa performance se trouve un microcontrôleur équipé d'un convertisseur analogique-numérique (AD) 12 bits, garantissant une haute précision de mesure et une excellente résistance aux interférences. Fabriqué à partir de matériaux PCB professionnels, ce module offre une stabilité et une durée de vie prolongée.

Fonctionnant sous une tension d'alimentation de 12V DC, il intègre un relais d'une longévité de 100 000 cycles. Grâce à un contrôle qualité rigoureux, sa sécurité et sa fiabilité sont optimales pour une utilisation en toute sérénité.

**Caractéristiques détaillées :**

* **Type d'article :** Module de détection de tension DC

* **Matériau :** PCB

* **Tension de fonctionnement :** DC 12V

* **Plage de mesure :** DC 0-55V

* **Durée de vie du relais :** 100 000 cycles

* **Précision de mesure :** Puce AD 12 bits

**Description des interfaces :**

* **Bornes d'entrée :**

* VCC : Alimentation positive

* GND : Alimentation négative / Masse

* AO : Pôle positif de la tension à mesurer

* GND : Pôle négatif / Masse de la tension à mesurer

* **Bornes de sortie (Relais) :**

* NC : Borne Normalement Fermée

* COM : Borne Commune

* NO : Borne Normalement Ouverte

**Fonctionnement des touches :**

* **K1 :** Presser brièvement pour régler, maintenir enfoncée 2 secondes pour allumer/éteindre l'affichage.

* **K2 :** Presser brièvement pour incrémenter (+1) la position sélectionnée lors du réglage. Maintenir enfoncée 0,5 seconde pour changer de mode d'affichage (+1).

**Modes de fonctionnement (affichage de la tension mesurée, maintenir K2 enfoncée 0,5s pour changer de mode) :**

* **P-1 Surveillance Charge :** Relais fermé si tension < VL ; relais ouvert si tension > VH.

* **P-2 Surveillance Décharge :** Relais fermé si tension > VH ; relais ouvert si tension < VL.

* **P-3 Activation Hors Intervalle :** Relais ouvert si tension entre VL et VH ; relais fermé sinon.

* **P-4 Activation Dans l'Intervalle :** Relais fermé si tension entre VL et VH ; relais ouvert sinon.

* **P-5 Surcharge (Activation) :** Relais fermé si tension > VL ; relais ouvert si tension < VL.

* **P-6 Sous-tension (Désactivation) :** Relais ouvert si tension > VL ; relais fermé si tension < VL.

**Procédure de réglage des paramètres (VL/VH) :**

L'état initial affiche la valeur de tension mesurée.

1. Appuyer sur **K1** : le chiffre des centaines clignote. Régler avec **K2** (0-9).

2. Re-appuyer sur **K1** : le chiffre des dizaines clignote. Régler avec **K2**.

3. Re-appuyer sur **K1** : le chiffre des unités clignote. Régler avec **K2** (Réglage limite basse VL terminé).

4. Re-appuyer sur **K1** : le chiffre des centaines clignote. Régler avec **K2**.

5. Re-appuyer sur **K1** : le chiffre des dizaines clignote. Régler avec **K2**.

6. Re-appuyer sur **K1** : le chiffre des unités clignote. Régler avec **K2** (Réglage limite haute VH terminé).

7. Re-appuyer sur **K1** : retour à l'affichage initial de la tension.

*Note :* Si aucune touche n'est actionnée pendant 2 secondes pendant le réglage, le module revient à l'interface initiale et sauvegarde les données.

**Votre commande comprend :**

1 x Module de détection de tension DC.
