Module de Conversion HMC213 Mélangeur Double Équilibré Haute Fréquence Passif

(28,99€/pc)
37,99€
Produit similaire livré par
QiMeiTech DC12V Coupe Batterie à Distance, Coupe Circuit de Voiture Anti Vol Empêche La Décharge de La Batterie, Courant élevé Coupe Batterie Maître pour RV ATV Voiture Bateau, Distance de Contrôle(2)
QiMeiTech DC12V Coupe Batterie à Distance, Coupe Circuit de Voiture Anti Vol Empêche La Décharge de La Batterie, Courant élevé Coupe Batterie Maître pour RV ATV Voiture Bateau, Distance de Contrôle(2)
20,99 €
47
Vendu par MixHome

Ces articles peuvent vous intéresser !

Photocellules CAME DIR10 en ABS (IP54) Portee 10MCAME
N°1 des ventes

Photocellules CAME DIR10 en ABS (IP54) Portee 10M

214
Livraison gratuite

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

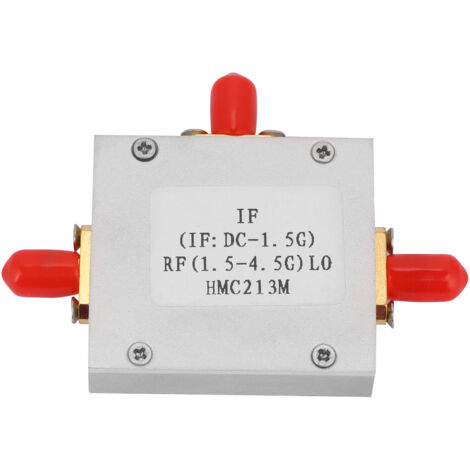

Découvrez notre mélangeur passif double équilibré de haute performance, le module HMC213. Ce composant essentiel est présenté dans un boîtier plastique à montage en surface (MsOP) compact à 8 broches, conçu pour une intégration aisée. Il utilise des diodes Schottky GaAs de qualité et des structures innovantes de transformateur planaire intégré (balun), garantissant une fiabilité et des performances supérieures sur le long terme.

Ce mélangeur polyvalent est un véritable couteau suisse pour vos applications RF : il peut fonctionner comme convertisseur ascendant (up-converter), convertisseur descendant (down-converter), modulateur ou démodulateur biphasé, ainsi que comparateur de phase. Il se distingue particulièrement par son excellente isolation entre les ports, minimisant les interférences.

Conçu avec des composants miniaturisés, il est à la fois compact et léger, pesant seulement environ 46 grammes (1.7 oz), facilitant son intégration dans vos systèmes les plus exigeants. Il offre des performances remarquables avec une faible perte de conversion de seulement 8.5 dB.

**Caractéristiques techniques détaillées :**

* **Modèle :** HMC213

* **Type de boîtier :** Plastique MsOP, 8 broches (montage en surface)

* **Matériau du boîtier :** Alliage d'aluminium usiné par CNC pour une robustesse optimale.

* **Perte de conversion :** 8.5 dB (typique)

* **Isolation LO-RF :** 40 dB

* **Isolation LO-IF :** 35 dB

* **Plage de fréquence (Ports RF et LO) :** 1.5 - 4.5 GHz

* **Plage de fréquence (Port IF) :** DC - 1.5 GHz

* **Point de compression à 1 dB (entrée) :** 8 dBm

* **IP3 (entrée) :** 18 dBm

* **Poids :** Environ 46 g / 1.7 oz

**Contenu du colis :**

Vous recevrez **1 x Mélangeur Passif Double Équilibré HMC213**, prêt à être intégré dans votre conception.

Caractéristiques

  • Marque
    MIXHOME
  • Matières
    Aluminium
  • Type de port connectique
    SMA
  • Réf. ManoMano
    ME210910385
  • MMID
    897358715255
  • Réf. fabricant
    YC0408-YM7537
  • EAN
    1210990973096
