Module de conversion analogique-numérique ADS1256 24 bits 8 voies pour instruments de mesure

40,99€
Produit similaire livré par
GARRYFIZH Kit de fils de Test de Circuit automobile multimètre testeurs électriques outils de Diagnostic connecteurs de fil câbles adaptateurs avec sac de transport
GARRYFIZH Kit de fils de Test de Circuit automobile multimètre testeurs électriques outils de Diagnostic connecteurs de fil câbles adaptateurs avec sac de transport
86,19 €1

Ces articles peuvent vous intéresser !

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

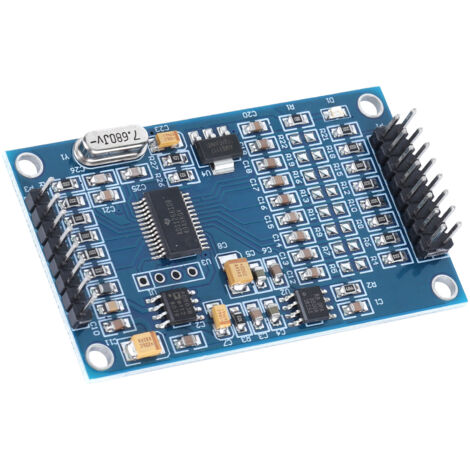

Découvrez notre module d'acquisition de données ADS1256, un périphérique de mesure haute précision et fiable. Ce module compact (dimensions typiques d'une carte d'évaluation) intègre le convertisseur analogique-numérique (ADC) Texas Instruments ADS1256IDB, réputé pour sa résolution de 24 bits et sa conception à faible bruit.

Votre commande comprend **1 unité** de ce module complet.

Il propose **8 canaux d'entrée analogique** (AIN0 à AIN7) configurables logiciellement, vous permettant de les utiliser en **8 entrées simples** ou en **4 paires différentielles** pour une grande flexibilité dans vos montages de mesure. Sa vitesse de conversion peut atteindre **30 000 échantillons par seconde (30 kSPS)** pour des acquisitions rapides, tout en maintenant une précision exceptionnelle. La linéarité intégrale est typiquement de **±0.0010%**, garantissant des mesures extrêmement fidèles pour des signaux d'entrée allant jusqu'à **±3V** par rapport à la masse.

Le module est équipé d'une **référence de tension intégrée précise de 2.5V** pour des conversions stables. La communication avec un microcontrôleur (compatible 3.3V ou 5V) s'effectue via une **interface SPI standard** (broches SCLK, DIN, DOUT, CS), avec une broche de signalisation DRDY indiquant quand les données sont prêtes. Il nécessite une **alimentation unique de 5V** pour fonctionner.

Idéal pour l'instrumentation de précision, les stations de mesure portables, l'analyse de capteurs ou tout projet nécessitant une numérisation de signaux analogiques de qualité professionnelle.

Caractéristiques

  • Marque
    RDTD
  • Longueur
    10 cm
  • Largeur
    6 cm
  • Hauteur
    2 cm
  • Couleur
    Multicouleur
