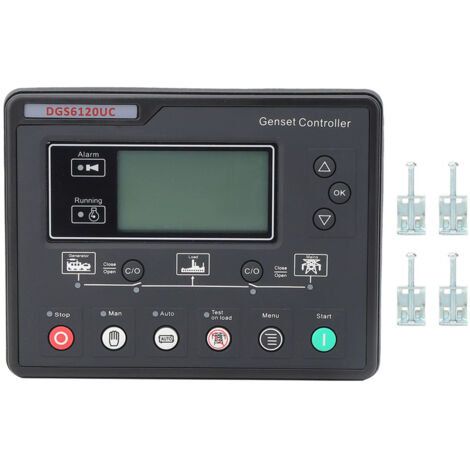

Module de contrôleur de groupe électrogène DGS6120UC, surveillance des paramètres du groupe électrogène, remplacement pour HGM6120UC

Caractéristiques:

1. Ajout de la surveillance de l'alimentation et de la fonction de contrôle de commutation automatique de la production d'énergie (AMF).
2. Écran LCD avec rétroéclairage, interface linguistique en option, fonctionnement par bouton-poussoir.
3. Avec la touche de test de charge, le contrôleur peut être placé en mode de test manuel. Dans ce mode, lorsque la génération est normale, le groupe électrogène charge automatiquement le fonctionnement.
4. Disponible en 8 langues (chinois, anglais, espagnol, russe, portugais, turc, polonais, français).
5. Fabriqué à partir de matériaux plastiques de qualité supérieure pour une longue durée de vie et des performances stables.

Spécifications:

Condition : 100 % tout neuf
Type d'article : Contrôleur de groupe électrogène
Matériau : Plastique
Couleur : Comme les images montrées
Retard normal de tension secteur : (0-3600)S
Retard anormal de tension secteur : (0-3600s
Seuil bas de tension secteur : (30-620)V
Seuil haut de tension secteur : (30 620)V
Intervalle de commutation : (0-99,9)S
Délai de mise sous tension : (0-3600)S
Délai d'arrêt : (0-3600)S
Heures de démarrage : (1-10)
Temps de préchauffage : (0-300)S
Heure de démarrage : (3-60)S
Temps d'intervalle de démarrage : (3-60)S
Temps de fonctionnement sécurisé : (1-60)S
Temps d'inactivité au démarrage : (0-3600)S
Élevé- Temps de préchauffage rapide : (0-3600)S
Temps de refroidissement à haute vitesse : (0-3600)S
Temps d'arrêt et d'inactivité : (0-3600)S
Temps de mise hors tension : (0-120 )S
Délai d'attente d'arrêt : (0-120)S
Délai de fermeture de l'interrupteur : (0-10)S
Dents du moteur : (10-300)
Délai anormal de génération d'énergie : (0 -20.0)S
Seuil d'arrêt pour surtension génératrice : (30-620) V
Seuil d'arrêt pour sous-tension génératrice : (30-620) V
Seuil d'arrêt pour sous-vitesse : (0-6000) tr/min
Arrêt pour survitesse Seuil : (0-6000) tr/min
Seuil d'arrêt en cas de sous-fréquence : (0-75,0) Hz
Seuil d'arrêt en cas de surfréquence : (0-75,0) Hz
Seuil d'arrêt en cas de surchauffe : (80-140) )C
Valeur de réglage d'arrêt de basse pression d'huile : (0-400) Kpa
Seuil de niveau de carburant bas : (0-100)%
Délai de perte du signal de vitesse : (0-20,0)S
Charge Seuil de défaillance : (0-30) V
Seuil de surtension de la batterie : (12-40)V
Seuil de sous-tension de la batterie : (4-30)V
Instructions d'installation :
Ce document d'instructions permet un fonctionnement rapide directives lors de l’utilisation du contrôleur de la série DGS6100UC. Veuillez vous référer aux instructions standard pour plus de détails.
Il existe quatre modèles de la série DGS6100U comme suit :
Le modèle DGS6110U/6110UC est utilisé pour le contrôle d'automatisation autonome.
DGS6120U/6120UC ajoute la surveillance de l'électricité secteur et Fonction de contrôle de commutation automatique de génération secteur (AMF) sur la base du DGS6110U/6110UC
Remarque 1 : Le DGS6110UC/6120UC a une interface RS485, le DGS6110U/6120U n'a pas d'interface RS485.
Remarque 2 : Le texte suivant utilise le DGS6110UC/6120UC. à titre d'exemples.
Description de la fonction clé :
Bouton d'arrêt/réinitialisation
·En mode manuel/automatique, le groupe électrogène en cours d'exécution peut être arrêté.
Sous l'état d'alarme du groupe électrogène, toute alarme d'arrêt peut être réinitialisé.
·En mode arrêt, appuyez sur ce bouton pendant plus de 3 secondes pour tester si l'indicateur du panneau est normal (voyant test). Pendant l'arrêt, appuyez à nouveau sur cette touche pour arrêter rapidement.
Bouton d'alimentation
·En mode manuel ou en mode test manuel, appuyez sur cette touche pour démarrer le groupe électrogène stationnaire
Touche manuelle Appuyez sur cette touche pour mettre le contrôleur en mode manuel mode.
Touche Auto Appuyez sur cette touche pour mettre le contrôleur en mode automatique
Touche de la machine de test en charge
·Appuyez sur cette touche pour mettre le contrôleur en mode de test manuel.
·Dans ce mode, lorsque la production d'électricité est normale, le groupe électrogène fonctionnera automatiquement avec la charge. (Le DGS6110U n'a pas cette fonction)
Touche de fermeture et d'ouverture c/O En mode manuel, appuyez sur cette touche pour commander la fermeture et l'ouverture de l'interrupteur.
Touche de réglage/confirmation OK Déplacez le curseur dans le réglage des paramètres et confirmer les informations de réglage.
Faites défiler vers le haut/augmentez l'écran, déplacez le curseur vers le haut dans le réglage des paramètres ou augmentez le nombre où se trouve le curseur
Faites défiler vers le bas/diminuez Faites défiler l'écran, déplacez le curseur vers le bas dans le paramètre régler ou réduire le nombre où se trouve le curseur
Touche Menu, appuyez sur cette touche pour accéder au menu de réglage. Appuyez à nouveau sur cette touche pour revenir à l'interface principale.

Liste de colis:

1 x contrôleur de groupe électrogène4 x vis de fixation1 x manuel d'instructions
