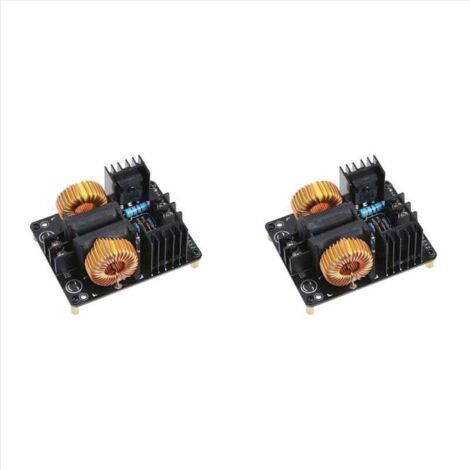

Module Chauffage Induction Basse Tension ZVS Double 1000W 20A avec Pilote Flyback

Ce circuit de chauffage par induction utilise une alimentation CC basse tension de 12 à 48 V. Courant maximal : 20 A, puissance maximale : 1 000 W. Ce circuit permet non seulement le chauffage par induction, mais aussi l'intégration d'un tube de cuivre dans un transformateur haute fréquence, un puissant onduleur. Il permet d'augmenter la dissipation thermique grâce à un substrat personnalisé de 8,5 mm d'épaisseur ! Sa capacité de refroidissement est très élevée. Testé avec une alimentation 53 V en bon état de fonctionnement. Grâce à sa puissance modérée, il est idéal pour la trempe, le recuit et autres traitements thermiques de petites pièces. Il peut également être utilisé avec un creuset pour la fusion de l'or, de l'argent, du cuivre, de l'aluminium et d'autres métaux. Chauffage uniforme, rapide et très pratique. Grâce aux piliers, la température est plus petite et plus efficace. Bien que ce circuit puisse tolérer un courant d'entrée de 20 à 30 A, sans dépasser 15 A en fonctionnement en toute sécurité, vous pouvez facilement ajouter un ampèremètre entre l'alimentation et la carte de commande de chauffage, mais surveillez toujours la surcharge de courant.

Remarques :
Le kit contient un ensemble complet d'éléments de circuit de commande et de laiton
Vous devez apporter votre propre unité d'alimentation et de refroidissement.
Le circuit imprimé utilise une carte en fibre de verre double face, principalement des traces de cuivre sont utilisées pour élargir
Utilisez tout l'arrière du circuit résonant commun,
Travail continu, veuillez ajouter un ventilateur pour souffler par le haut,
Pour refroidir les condensateurs de résonance et autres composants.
L'utilisation d'une alimentation à découpage Veuillez noter qu'en raison d'une puissance élevée, le fonctionnement est généralement lent,
La tension de sortie de la machine qui vient d'ouvrir augmente lentement lorsqu'elle est allumée avant le circuit de chauffage par induction si la tension monte à 12 V, car une tension insuffisante ne peut pas se permettre de vibrations, ce qui entraîne deux conductions simultanées. Tube brûlant des composants.
La première tension d'alimentation à découpage atteint 12 V et accède ensuite au circuit de chauffage par induction.
Le volume de l'objet chauffé à l'intérieur de la bobine chauffante ne doit pas dépasser 1/5 du volume
(si le cylindre chauffant est équipé d'un diamètre de bobine inférieur à 1/3), ou cela peut être dû à une surcharge ou à une panne de l'alimentation du circuit.
Couleur : noir
Matériau : métal
Dimensions : 8,50 x 7,0 cm

Contenu de l'emballage : 2 modules

Contenu de l'emballage ci-dessus uniquement ; les autres produits ne sont pas inclus.
Remarque : les reflets de la lumière et les différents affichages peuvent entraîner une légère différence de couleur entre l'article sur la photo et le produit réel. Une marge d'erreur de mesure de +/- 1 à 3 cm est possible.
