Module de chargeur élévateur DC5V-12V, convertisseur boost UPS pour batterie, avec sortie DC9V

Bienvenue dans notre boutique !

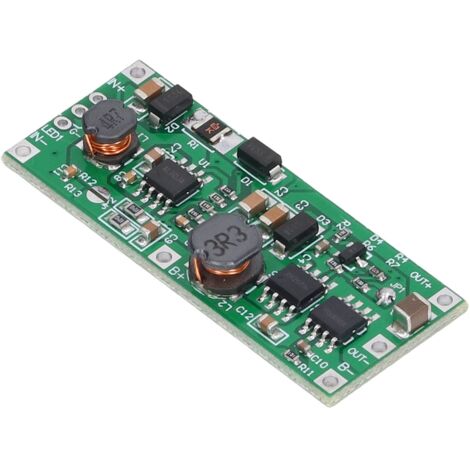

Découvrez notre module de chargeur de batterie, une solution polyvalente et fiable pour vos besoins d'alimentation électrique continue. Ce module compact, fabriqué en PCB, mesure environ 49,8 x 19,7 mm (1,96 x 0,78 pouces) et est conçu pour une installation simple et pratique.

Il offre une charge automatique : il charge la batterie en présence de courant secteur et commute automatiquement sur l'alimentation par batterie en cas de coupure, gérant entièrement le cycle de charge et de décharge. Vous bénéficiez d'une sécurité optimale grâce à ses protections intégrées contre l'inversion de polarité en entrée, la surchauffe, la surdécharge et les courts-circuits.

Ce module est extrêmement polyvalent. Il est idéal pour servir de source d'alimentation, chargeur de batterie, batterie portable, convertisseur de puissance, ou pour alimenter des équipements tels que des alarmes infrarouges, des commutateurs, des routeurs, du matériel réseau, et même pour la modification de véhicules à batterie. Son fonctionnement est stable : il élève la tension d'entrée pour charger la batterie et assure une alimentation sans interruption (UPS). Il est conçu pour opérer dans des conditions extrêmes, avec une large plage de fonctionnement de -40°C à 85°C et un taux d'humidité de 0% à 95% RH.

Spécifications techniques :

- Tension de travail d'entrée : DC 5.0V à 12.0V.

- Puissance de sortie maximale : 12W.

- Batterie compatible : Batterie lithium ou polymère 3.7V (jusqu'à 15Ah maximum - batterie non incluse).

- Application : Conçu spécifiquement pour assurer une alimentation continue à des équipements réseau comme les routeurs (par exemple, pour routeurs 12V 1.5A ou appareils 12V 1A), commutateurs ou alarmes infrarouges.

Pour l'utiliser : connectez la tension d'entrée correcte aux bornes d'entrée, vérifiez la tension et l'intensité de sortie avec un multimètre, puis connectez la batterie aux bornes B+ et B-. Le module fonctionne comme une carte de contrôle UPS. Lorsque la batterie est pleine, le courant de sortie peut atteindre 1A. En cas de batterie presque déchargée, une puissance de 8-9W peut être délivrée. Un court-circuit à la sortie provoque un arrêt automatique, avec réinitialisation après recharge. Un signal lumineux clignotant avertit avant l'arrêt dû à une batterie faible.

Remarques importantes : Les interfaces d'entrée et de sortie peuvent partager la borne négative, mais pas la borne positive. La borne batterie ne peut pas partager le négatif. La carte intègre une détection du temps de charge. Le mode charge lente par défaut convient aux batteries jusqu'à 8Ah. Pour les batteries de 8 à 15Ah, utilisez un cavalier pour passer en mode charge rapide. En charge rapide, il est impératif d'utiliser une alimentation adaptée (ex. : remplacer une alimentation 12V 1.5A par une 12V 2.5A-3A) pour garantir sécurité et performance.

Votre commande comprend : 1 x Module de chargeur de batterie.
