Module de chargeur de batterie DC5V-12V, convertisseur élévateur UPS, carte de charge boost avec sortie DC9V

Bienvenue dans notre boutique !

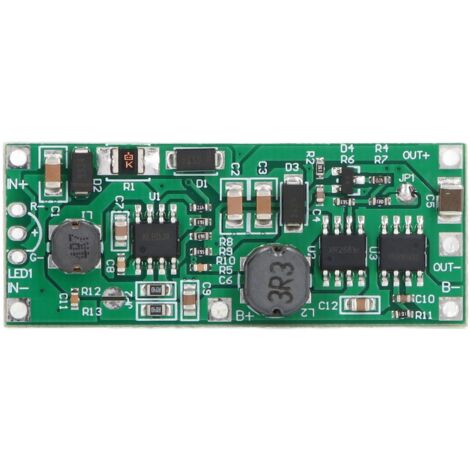

Découvrez notre module de chargeur de batterie, une solution polyvalente et fiable pour vos besoins d'alimentation électrique continue. Ce module compact, fabriqué en PCB, mesure environ 49,8 x 19,7 mm (1,96 x 0,78 pouces) et est conçu pour une installation simple et pratique.

Fonctionnalités principales :

- **Charge automatique** : Il charge la batterie en présence de courant secteur et commute automatiquement sur l'alimentation par batterie en cas de coupure. Le cycle de charge et de décharge est entièrement géré.

- **Protections intégrées** : Bénéficiez d'une sécurité optimale avec des protections contre l'inversion de polarité en entrée, la surchauffe, la surdécharge et les courts-circuits.

- **Polyvalence d'utilisation** : Idéal pour servir de source d'alimentation, chargeur de batterie, batterie portable, convertisseur de puissance, ou pour alimenter des équipements tels qu'alarmes infrarouges, commutateurs, routeurs, matériel réseau, et même pour la modification de véhicules à batterie.

- **Fonctionnement stable** : Il élève la tension d'entrée pour charger la batterie et assure une alimentation sans interruption (UPS).

- **Large plage de fonctionnement** : Opère dans des conditions extrêmes, de -40°C à 85°C et avec un taux d'humidité de 0% à 95% RH.

Spécifications techniques :

- Tension de travail d'entrée : DC 5.0V à 12.0V.

- Puissance de sortie maximale : 12W.

- Batterie compatible : Batterie lithium ou polymère 3.7V (jusqu'à 15Ah maximum - batterie non incluse).

- Application : Conçu spécifiquement pour assurer une alimentation continue à des équipements réseau comme les routeurs (par exemple, pour routeurs 12V 1.5A ou appareils 12V 1A), commutateurs ou alarmes infrarouges.

Mode d'emploi :

1. Connectez la tension d'entrée correcte aux bornes d'entrée.

2. Vérifiez la tension et l'intensité de sortie avec un multimètre.

3. Connectez la batterie aux bornes B+ et B-.

4. Le module fonctionne comme une carte de contrôle UPS. Lorsque la batterie est pleine, le courant de sortie peut atteindre 1A. En cas de batterie presque déchargée, une puissance de 8-9W peut être délivrée. Un court-circuit à la sortie provoque un arrêt automatique, avec réinitialisation après recharge. Un signal lumineux clignotant avertit avant l'arrêt dû à une batterie faible.

**Remarques importantes** : Les interfaces d'entrée et de sortie peuvent partager la borne négative, mais pas la borne positive. La borne batterie ne peut pas partager le négatif. La carte intègre une détection du temps de charge. Le mode charge lente par défaut convient aux batteries jusqu'à 8Ah. Pour les batteries de 8 à 15Ah, utilisez un cavalier pour passer en mode charge rapide. En charge rapide, il est impératif d'utiliser une alimentation adaptée (ex. : remplacer une alimentation 12V 1.5A par une 12V 2.5A-3A) pour garantir sécurité et performance.

Votre commande comprend : **1 x Module de chargeur de batterie**.
