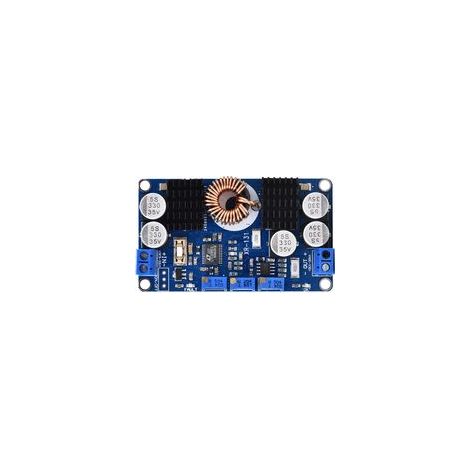

Module de charge régulateur de tension automatique élévateur/abaisseur LTC3780, 5 V-32 V CC vers 1 V-30 V CC, 10 A

2. Ce module offre une protection complète et peut être utilisé pour la charge solaire.

3. Le circuit imprimé bénéficie d'un plaquage or 1,6 mm.

4. Un fusible remplaçable protège l'alimentation et les équipements en entrée.

5. L'utilisation de condensateurs électrolytiques haute fréquence à faible résistance permet de réduire l'ondulation à un niveau quasi nul.

6. Protection contre les sous-tensions et les surtensions, avec maintien de la tension et du courant constants. 7. Dissipateurs thermiques en aluminium oxydé pour une dissipation de la chaleur supérieure à celle des dissipateurs en aluminium. 8. L'inductance en fer-silicium-aluminium réduit la dissipation thermique. Type d'article : Régulateur de tension automatique élévateur/abaisseur. Tension d'entrée : CC 5-32 V (recommandée supérieure à 10 V). Tension de sortie : CC 1-30 V, réglable en continu. Courant de sortie : 10 A (max.), ≤ 7 A en continu. Puissance de sortie : 80 W en continu, 130 W en crête ; renforcer la dissipation thermique au-delà de 80 W. Ondulation de sortie : 50 mV (mesurée à 12 V, 5 A). Protection contre les courts-circuits : Oui. Protection contre l'inversion de polarité en entrée : Aucune ; ajouter une diode Schottky en entrée si nécessaire. Protection anti-retour en sortie : Aucune ; ajouter une diode Schottky en sortie si nécessaire pour la charge de batteries ou de charges inductives. Dimensions : 77,6 × 46,5 × 15 mm. Méthode de réglage : 1. Protection contre la sous-tension de la batterie : (Régler la protection à 10 V et couper la sortie à 12 V). (Exemple : batterie au plomb-acide) Connectez l'entrée à une alimentation régulée et réglez-la sur 10 V. Ajustez le potentiomètre de protection contre les sous-tensions (sens horaire pour augmenter, sens antihoraire pour diminuer) jusqu'à ce que le voyant rouge s'allume : le réglage est alors correct. Lorsque la batterie atteint 10 V, l'alimentation se coupe automatiquement pour la protéger. Remarque : si l'appareil n'est pas alimenté par batterie, ce réglage est inutile.

2. Réglage de la tension de sortie : Connectez l'entrée à une alimentation (tension supérieure à la valeur de protection contre les sous-tensions). Le voyant rouge est éteint et le voyant bleu allumé. Connectez la sortie à un multimètre et ajustez le potentiomètre de tension de sortie à la tension souhaitée (sens horaire pour augmenter, sens antihoraire pour diminuer). Remarque : en fonctionnement normal, le voyant rouge est éteint et le voyant bleu allumé. Dans le cas contraire, un composant est défectueux ; veuillez le remplacer puis redémarrer l'appareil.

3. Méthode de réglage du courant de sortie : (Exemple : charge d'une batterie au plomb-acide 12 V avec une entrée 12 V et un courant de charge de 5 A) Connectez l'entrée à une alimentation 12 V, connectez la sortie en parallèle au multimètre, ajustez le potentiomètre de courant constant (sens horaire pour augmenter, sens antihoraire pour diminuer) jusqu'à ce que le courant affiche la valeur souhaitée de 5 A, débranchez le multimètre et connectez la batterie pour la charger normalement.
