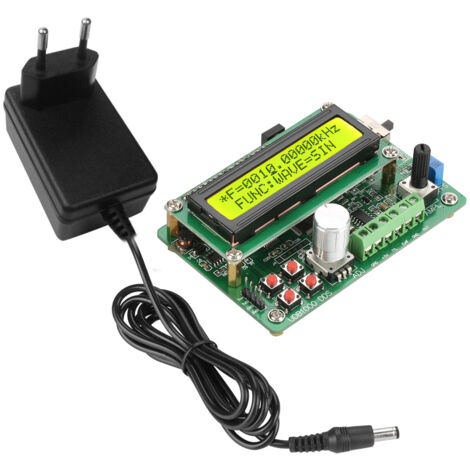

Module DDS de générateur de Signal de fonction de forme d'onde UDB1005S (5 MHz)

Caractéristiques:

1. Aspects du signal : le compteur est capable de générer des sinus, des carrés, des triangles et des dents de scie
2. Mesure : le compteur dispose des fonctions de mesure et de comptage de la fréquence
3. Aspects de balayage : il a une capacité de balayage et peut réaliser un balayage de fréquence avec un point de départ et d'arrivée arbitraire.
4. Fonction de stockage et de rappel : avec 10 emplacements de stockage de paramètres (M0 ~ M9), les données de M0 peuvent être chargées à la mise sous tension.
5. Convient aux laboratoires, aux techniciens en ingénierie et aux amateurs.

Spécifications:

Caractéristiques :
Grâce à la conception FPGA, il est facile à utiliser et présente une stabilité de signal élevée. Il dispose également d'une sortie TTL et de fonctions de mesure de fréquence externe ; le signal de sortie peut ajuster l'amplitude et les décalages CC. Convient aux laboratoires, aux techniciens en ingénierie et aux amateurs.
Aspects du signal : le compteur est capable de générer des sinus, des carrés, des triangles et des dents de scie.
Mesure : le compteur a les fonctions de mesure de fréquence et de comptage.
Aspects de numérisation : il a une capacité de balayage et peut réaliser un balayage de fréquence avec un point de départ et d’arrivée arbitraire.
Fonction de stockage et de rappel : avec 10 emplacements de stockage de paramètres (M0 ~ M9), les données de M0 peuvent être chargées à la mise sous tension.
Spécification :
Type : prise UE UDB1005S 5 MHz
Données techniques
Paramètre d'élément
Forme d'onde de sortie sinusoïdale, carrée, triangulaire et en dents de scie
Amplitude de sortie ≥9 Vp-p (sans charge)
Impédance de sortie 50 Ω ± 10 %
Position CC ±2,5 V
Plage de fréquence 0,01 Hz ~ 2 MHz (UDB1002S) 0,01 Hz ~ 5 MHz (UDB1005S) 0,01 Hz ~ 8 MHz (UDB1008S)
Résolution de fréquence 0,01 Hz
Stabilité de fréquence ±1x10-6
Erreur de fréquence ±5x10-6
Distorsion de l'onde sinusoïdale ≤0,8 % (fréquence de référence : 1 kHz)
Linéarité de l'onde triangulaire ≥98 % (0,01 Hz ~ 10 kHz)
Temps de montée ou de descente de l'onde carrée ≤ 100 ns
Plage de cycle de service de l'onde carrée 1 % ~ 99 %
Plage de fréquence TTL 0,01 Hz ~ 2 MHz (UDB1002S) 0,01 Hz ~ 5 MHz (UDB1005S) 0,01 Hz ~ 8 MHz (UDB1008S)
Amplitude > 3 Vp-p
Facteur de diffusion > 20 Charge TTL
Mesure Plage de comptage 0-4294967295
Plage de fréquence 1 Hz ~ 60 MHz
0,5 Vp-p ~ 20 Vp-p
Plage de balayage fM1 ~ fM2
Amplitude 0,5 Vp-p ~ 20 Vp-p
Enregistrer Quantité 10
Emplacement M0 ~ M9
Alimentation DC 5 V
Dimensions L x l9,5 * 6,5 cm/3,7 * 2,6 pouces
Poids de l'hôte environ 255 g/9 oz
Introduction de l'article Introduction de l'article
1 1602LCD 7
2 Interface d'alimentation DC5V 8 Sortie TTL
3 Interrupteur d'alimentation 9 Bouton
4 Potentiomètre de réglage de polarisation 10 Bouton
5 Potentiomètre de réglage d'amplitude 11 Interface de communication
6 Borne de sortie
Description du bouton :
Introduction à l'élément
Déplacez le curseur vers la gauche ou sélectionnez les éléments de réglage
> Déplacez le curseur vers la droite ou sélectionnez les éléments de réglage
SÉLECTIONNER Le bouton de sélection permet de basculer entre le haut et le bas. lignes, dont le "*" indique que le contenu de cette ligne peut être modifié.
OK Le bouton "OK" peut changer la plage de fréquence lorsque le "*" est dans la première ligne, et lorsque le "*" est dans la première ligne, le bouton "OK" peut changer la forme d'onde.
ADJ Ajustez la fréquence
OFFS Ajustez la polarisation
AMP Ajustez la plage
Liste des paquets :
1 x générateur de signal DDS
1 x adaptateur DC 5V
