Module DDS AD9850 avec écran LCD, générateur de signal numérique 0-55MHz, 6 bandes, alimentation 8-9V pour radioamateur

48,99€
Produit similaire livré par
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
BLACK+DECKER Etabli-Etau Pliable Grand Format - WM825-XJ - Plan De Travail 740 x 541 mm - 2 Hauteurs
109,90 €229
Vendu par MixHome

Ces articles peuvent vous intéresser !

KS Tools - Composition SRM 3,6m - 810.8053KSTOOLS

KS Tools - Composition SRM 3,6m - 810.8053

Livraison gratuite
Établi pliant FatMax STANLEY, FMST1-75672
10 € offerts
STANLEY

Établi pliant FatMax STANLEY, FMST1-75672

77
132,10€

Comparer à des articles similaires

Informations produit

Description

Bienvenue dans notre boutique !

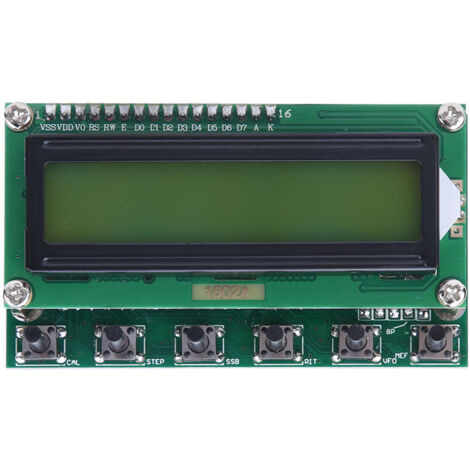

Ce générateur de signaux est un outil précis et polyvalent pour vos projets radiofréquence et électroniques. Il est équipé d'un affichage LCD 1602 clair et propose une plage de fréquence continue réglable de 0 à 55 MHz avec une précision de réglage de 1 Hz. Son alimentation idéale est de 8V à 9V en courant continu, avec un courant d'entrée de 200mA, assurée par un régulateur de tension 78L05 intégré. Une alimentation de 12V peut être utilisée uniquement pour des tests de courte durée, au risque de provoquer un échauffement de la carte.

Le module offre six bandes de fréquence prédéfinies : 3.8, 7, 9, 14, 18 ou 21, et 27 ou 29 MHz. Il propose trois choix de mode : ISB, USB et CW. Le connecteur 14 broches (8V GND) permet une alimentation en 8V depuis la carte mère principale ; dans ce cas, le module DDS ne nécessite pas d'alimentation séparée. Les connexions sont simples : les broches 5 et 6 se connectent à l'encodeur tel qu'indiqué sur la photo, et la broche 7 du connecteur du milieu est destinée à l'entrée des matrices numériques. Le signal DT provient de la carte mère principale.

Son panneau de contrôle intuitif comprend plusieurs touches : ENC (interrupteur de l'encodeur), MEM (commutation du mode mémoire), VFO (permutation entre VFO A et VFO B), SSB (changement cyclique du mode de travail : USB, LSB, AM, CW...), RIT (réglage fin de la fréquence de réception) et CAL (réglage des fonctions). Notez que les broches KB-1 et KB-2 partagent une broche commune, qui n'est pas la masse (GND).

Les dimensions compactes du produit sont d'environ 80 mm de longueur, 45 mm de largeur et 30 mm de hauteur (soit environ 3,15 x 1,77 x 1,2 pouces). Votre commande comprend un générateur de signaux.

Caractéristiques

  • Marque
    MIXHOME
  • Longueur
    150 mm
  • Matières
    Plastique
  • Réf. ManoMano
    ME210922515
  • MMID
    334690131852
