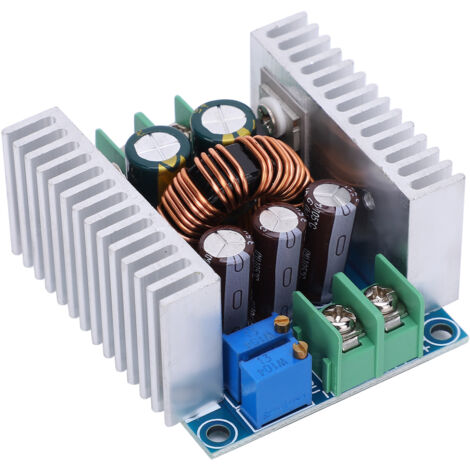

Module d'alimentation, tension constante, courant réglable, pilote LED élevé, DC 20A, 300W

Caractéristiques:

1. Le convertisseur abaisseur a une large plage de tension d'entrée de 6V à 40V et peut ajuster avec précision la tension et le courant de sortie.
2. L'efficacité mesurée à 20A peut convertir 96V en 12V, et l'efficacité atteint 96%.
3. Adopte une conception de tube MOS double à courant élevé de 75 V/80 A, l'entrée et la sortie adoptent des condensateurs électrolytiques à haute fréquence à faible résistance, une faible ondulation et une sortie stable.
4. Ces bornes à vis 30A à courant élevé sont pratiques pour le câblage, et le module buck dispose de 2 dissipateurs thermiques pour améliorer l'effet de dissipation thermique.
5. Lorsqu'il y a une grande différence entre la tension d'entrée et de sortie, veuillez réduire la puissance et le courant.

Spécifications:

Type d'élément : Module d'alimentation - Introduction à la technologie de redressement synchrone :
Le redressement synchrone est une nouvelle technologie qui utilise des MOSFET de puissance spéciaux avec une résistance à l'état passant extrêmement faible pour remplacer les diodes de redressement afin de réduire les pertes de rectification. Cela peut grandement améliorer l'efficacité du convertisseur DC/DC et il n'y a pas de tension de zone morte causée par la tension de barrière Schottky. Le MOSFET de puissance est un dispositif contrôlé en tension et sa caractéristique volt-ampère lorsqu'il est allumé est linéaire. Lors de l'utilisation d'un MOSFET de puissance comme redresseur, la tension de grille doit être synchronisée avec la phase de la tension redressée pour compléter la fonction de rectification, c'est pourquoi on parle de rectification synchrone. La technologie de rectification synchrone vise à réduire considérablement la perte de rectification à la sortie de l'alimentation à découpage, améliorant ainsi l'efficacité de conversion et réduisant l'échauffement de l'alimentation elle-même.
Paramètres du module :
Nature du module : rectification synchrone, non -Module de tension constante à courant constant isolé, module de charge CC CV
Champ d'application : entraînement à courant constant LED haute puissance, charge de batterie au lithium (y compris ferroélectrique), charge de batterie 4 V, 6 V, 12 V, 14 V, 24 V, nickel- Chargement de batterie au cadmium-nickel-hydrure métallique (bloc-batterie), panneaux solaires, éoliennes
Tension d'entrée : DC6-40V
Tension de sortie : réglable en continu (1,2-35VDC) pendant une longue période en dessous de 32 V (applicable aux applications où la tension d'entrée est supérieure à la tension de sortie et ne peut pas être augmentée) déclassement pour sortie haute tension)
Plage de limite de courant : module 0,2-20A (régulation), veuillez ajouter un ventilateur si elle dépasse 65 degrés.
Différence de pression minimale : 3 V
Fréquence de fonctionnement : 150 KHZ
Conversion Efficacité : jusqu'à environ 96 % d'efficacité est liée à la différence de pression et à l'environnement d'utilisation
Ondulation de sortie : ondulation d'environ 50 mV (pas de bruit) Bande passante de 20 M (pour référence uniquement) Entrée 24 V mesurée
Température de fonctionnement : -10 ℃ à + 75 ℃) (Veuillez faire attention à la température du tube d'alimentation en utilisation réelle, veuillez renforcer la dissipation thermique ou utiliser un déclassement si la température est trop élevée)
Direction de réglage du potentiomètre : CW (augmentation), CCW (diminution)
Protection contre les courts-circuits de sortie : oui (protection instantanée) courant constant (la valeur de courant constant de réglage du courant ne peut pas être court-circuitée pendant une longue période)
Protection contre l'inversion d'entrée : aucune,
Anti-reflux de sortie : aucun, pour la charge auto-chargée ou inductive doit ajouter un tube à 2 pôles !
Mode de câblage : bornier
Méthode de réglage du courant de sortie :
1. Ajustez le potentiomètre CV et réglez la tension de sortie à la valeur de tension dont vous avez besoin en fonction des exigences de votre charge.
2. Réglez le potentiomètre CC sur environ 30 tours en CCW (c'est-à-dire réglez le courant de sortie au minimum), connectez la LED et ajustez le potentiomètre CC au courant dont vous avez besoin. Pour charger la batterie, une fois la batterie déchargée, connectez-vous à la sortie et ajustez CC au courant dont vous avez besoin. (Lors du chargement, vous devez utiliser la batterie déchargée pour régler, car la batterie a plus de puissance. Plus le courant de charge est faible.)
Instructions de câblage :
OUT+ : sortie positive
OUT- : sortie négative
+IN : entrée positive
-IN : entrez un nombre négatif
CV : régulation de la tension de sortie
CC : réglage du courant de sortie
EN : activer, désactiver la sortie à un niveau bas ; pause, valable à un niveau de tension élevé
Lorsque l'entrée et la sortie sont mises à la terre, CV produit une tension constante sans charge et CC produit un courant constant

Liste de colis:

1 x module d'alimentation
