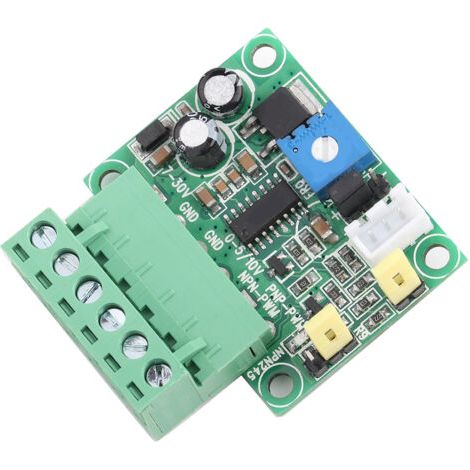

Module convertisseur de tension d'entrée analogique 0-5 V/0-10 V vers signal PWM 0-100 % 2 kHz-20 kHz

Caractéristiques : Ce module convertit une tension d'entrée analogique de 0 à 5 V ou de 0 à 10 V en un signal PWM de 0 à 100 %. La plage de fréquences du signal PWM est de 2 kHz à 20 kHz (20 kHz maximum, 2 kHz minimum par défaut). Par défaut, il convertit une tension de 0 à 10 V en un signal PWM de 2 kHz de 0 à 100 %. La fréquence de sortie est réglable par potentiomètre. Le signal PWM peut être en rapport direct (sortie en phase positive) ou inverse (sortie en phase négative). Deux types de signaux PWM sont disponibles : PNP-PWM et NPN-PWM. La sortie PNP-PWM est uniquement disponible en 5 V, tandis que la sortie NPN-PWM est disponible en 5 V et 24 V. La sortie NPN-PWM prend en charge les connexions à cathode commune et à anode commune, et est disponible en 5 V et 24 V. Pour une sortie de 24 V, une alimentation de 24 V est requise. Pour la sortie PNP-PWM, le niveau est limité à 5 V. Seule une connexion à cathode commune est possible, pour le raccordement à un microcontrôleur, etc. La fréquence du signal PWM de sortie est réglable de 2 kHz à 20 kHz ; onze positions sont disponibles, correspondant respectivement à 2 kHz, 4 kHz, 6 kHz, 8 kHz et jusqu'à 20 kHz. La fréquence par défaut est de 2 kHz. Ce module est utilisé pour les circuits d'interface de commande de vitesse de moteur PWM, la conversion d'interface analogique-numérique pour l'instrumentation et d'autres applications nécessitant la conversion d'une tension en signal PWM. Spécifications : Type : Module de conversion tension-PWM ; Modèle : V-PWM ; Tension d'alimentation : 7-30 V (15-30 V CC recommandés) ; Courant d'alimentation : > 200 mA ; Dimensions : env. 45 x 47 x 18 mm / 1,8 x 1,9 x 0,7 po Poids : 20 g (environ) Contenu de l’emballage : 1 x module convertisseur Remarque : Veuillez noter que l’ancien et le nouveau type de ce produit seront envoyés de manière aléatoire. Assurez-vous que cela ne vous pose pas de problème avant de commander.1. Ce module convertit une tension d'entrée analogique de 0 à 5 V ou de 0 à 10 V en un signal PWM de 0 à 100 %. 2. La plage de fréquences du signal PWM est de 2 kHz à 20 kHz, avec un maximum de 20 kHz et un minimum par défaut de 2 kHz. 3. Par défaut, le signal de 0 à 10 V est converti en un signal PWM de 2 kHz compris entre 0 et 100 %. La fréquence de sortie peut être ajustée à l'aide du potentiomètre. 4. Le signal PWM et la tension peuvent être en rapport direct (sortie en phase positive) ou inverse (sortie en phase négative). 5. Deux types de signaux PWM sont disponibles : PNP-PWM et NPN-PWM. La sortie PNP-PWM est uniquement de 5 V, tandis que la sortie NPN-PWM est disponible en 5 V et 24 V.
