Description générale

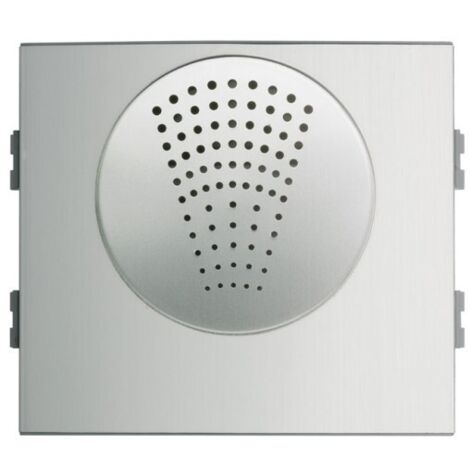

Le module audio conventionnel FERMAX 7400 est un amplificateur conçu pour être intégré dans les panneaux d'entrée de porte de la série Skyline. Ce module haut-parleur intègre les circuits électroniques nécessaires au fonctionnement du système audio et à l'ouverture des portes dans les installations d'interphone. Il permet à l'installateur de régler le volume dans les deux sens, maison-rue et rue-maison, afin d'optimiser le niveau sonore.Spécifications techniques
- Dimensions du module V : 105,2 x 47,5 mm (largeur x hauteur)
- Dimensions du module W : 105,2 x 95 mm (largeur x hauteur)
- Alimentation système : Audio : 12 Vac, Vidéo : 18 Vdc
- Consommation : en veille : 180 mA, appel : 700 mA, audio actif : 480 mA, audio + vidéo : 560 mA (consommation caméra : 80 mA), support de carte LED pour module d'éclairage : 35 mA par module
- Puissance audio dans le sens maison-rue : 2W
- Puissance audio dans le sens rue-maison : 0,15W
- Température de fonctionnement : -10 à 60 ºC
- Poids : 0,301 kg
- Dimensions du produit emballé : 13,5 x 10 x 6 cm
- EAN 13 : 8424299074009
Compatibilité et accessoires
- Compatible avec les panneaux d'entrée de porte de la série Skyline
- Possibilité de combiner plusieurs plaques de la même série pour augmenter la capacité de boutons-poussoirs et d'accessoires
Installation
- Module à placer dans le cadre de la nouvelle plaque Skyline
- Recommandé pour les bâtiments de petite à moyenne taille (jusqu'à environ 50 voisins)
- Utilisation de câblage spécifique : Interphone : 4 fils communs + 1 fil d'appel par maison ; Interphone vidéo : 7 fils communs + 1 vidéo coaxiale + 1 fil d'appel par maison
Utilisation
- Utilisé dans les installations d'interphone pour la communication audio et l'ouverture de portes
- Réglage du volume pour une expérience sonore optimale
Autres informations
Le système conventionnel utilise des fils communs à toute l'installation, plus un fil d'appel par maison. La ligne Skyline se compose de 8 cadres de tailles différentes pour un montage facile des modules.
