Module Amplificateur Transimpédance TIA TLC2201 pour Courants pA nA uA mA avec 4 Gammes Réglables
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

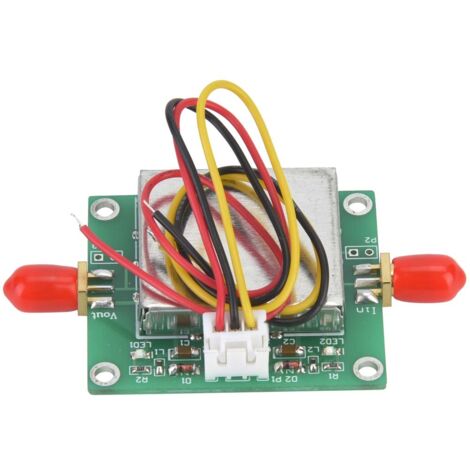

Ce module de précision TLC2201 est conçu pour la mesure et l'amplification de courants extrêmement faibles, allant du picoampère (pA) au milliampère (mA). Il intègre des technologies avancées pour garantir une performance optimale et stable dans les applications sensibles.
**Caractéristiques principales et conception :**
* **Alimentation :** Fonctionne avec une alimentation typique de ±5V @ ±5 mA.
* **Technologie Guard Ring :** Utilise une technique de bague de garde (Guard ring) dans son amplificateur à faible courant de polarisation, ce qui réduit considérablement les fuites de courant et améliore la précision.
* **Gestion du bruit :** Conscient de l'influence majeure du bruit sur les petits signaux, ce module segmente le traitement en 4 plages (fichiers) et limite la bande passante pour supprimer efficacement le bruit.
* **Sélecteur de gamme :** Un commutateur rotatif à 4 positions permet de diviser le courant d'entrée interne, offrant ainsi différentes gammes de mesure (pA, nA, µA, mA - option disponible) adaptées à diverses applications.
* **Bouclier anti-interférences :** Un boîtier blindé est ajouté pour protéger le circuit des diverses interférences électromagnétiques auxquelles les petits courants sont sensibles.
* **Recommandation d'alimentation :** Pour les mesures de courant très faible, il est crucial d'utiliser une alimentation bas bruit afin d'éviter que le bruit de l'alimentation ne perturbe le signal d'entrée.
**Présentation de la puce intégrée (TLC2201) :**
La puce de qualité B est testée à 100% pour ses performances en bruit :
* Bruit de tension très faible : 30 nV/√Hz max à 10 Hz et 12 nV/√Hz max à 1 kHz.
* Faible tension de décalage en entrée : 500 µV maximum.
* Excellente stabilité de la tension de décalage en fonction de la température : typiquement 0.5 µV/°C.
* Swing de sortie Rail-to-Rail : La tension de sortie peut atteindre les limites de l'alimentation.
**Spécification :**
* Modèle du module : Basé sur le circuit intégré TLC2201.
* Gammes de courant : pA, nA, µA, mA (option disponible).
**Contenu du colis :**
* 1 x Module TLC2201.
Caractéristiques
- MarqueLISATR
- Longueur9 cm
- Largeur6 cm
- Hauteur2 cm
- Alimentation électriqueFilaire
