Minuteur à Relais Auto-bloquant Temporisateur 555 DC 24V pour Commande Temporisée

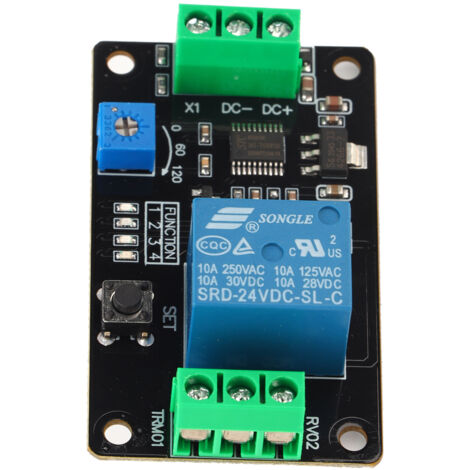

Bienvenue dans notre boutique !Découvrez notre module de relais à temporisation TRM01, un composant de contrôle polyvalent et fiable pour vos projets d'automatisation. Ce module compact (dimensions : 60 x 35 x 20 mm / 2,36 x 1,38 x 0,79 pouces) est conçu avec des composants de haute qualité pour une performance stable et une utilisation simple.**Fonctionnalités Principales :**Ce module intelligent intègre quatre modes de fonctionnement prédéfinis pour répondre à une multitude de besoins : temporisation à la mise sous tension (ON delay), temporisation à la coupure (OFF delay), mode auto-verrouillage (self-locking) et mode déclenchement par temporisation. Il est équipé d'une protection contre l'inversion de polarité de l'alimentation pour éviter tout dommage. Vous avez le choix entre trois tensions de service : 5V, 12V ou 24V CC. Le temps de délai est réglable avec précision entre 0,1 seconde et 120 secondes via un potentiomètre. Un atout majeur : tous les paramètres définis sont sauvegardés en mémoire et ne sont pas perdus après une coupure de courant.**Spécifications Techniques :*** **Tension de service :** CC 5V, 12V ou 24V (au choix).* **Consommation :** <80mA à 5V, <35mA à 12V, <18mA à 24V (et <1mA lorsque le relais est inactif).* **Capacité de charge du relais :** * Borne Normalement Ouverte (NO) : CC 0-30V/10A, CA 0-250V/10A. * Borne Normalement Fermée (NC) : CC 0-28V/10A, CA 0-125V/10A.* **Température de fonctionnement :** -20°C à +60°C (plage limite : -30°C à +70°C).* **Poids du colis :** Environ 23 grammes.**Description des Modes (F1 à F4) :*** **F1 (Retard à l'activation) :** Après un délai T1 suivant la mise sous tension, le relais s'active. Un signal d'impulsion haut envoyé sur l'interface X1 réinitialise le cycle.* **F2 (Retard à la désactivation) :** Le relais est activé dès la mise sous tension. Après un temps T1, il se désactive. Un signal sur X1 réinitialise le cycle.* **F3 (Mode Auto-verrouillage) :** Une impulsion haute sur X1 active le relais. Une nouvelle impulsion haute le désactive.* **F4 (Mode Déclenchement par niveau) :** Au démarrage, le relais est désactivé. L'envoi d'un signal haut continu sur X1 active immédiatement le relais. Même après la disparition du signal X1, le relais reste activé jusqu'à l'expiration du délai T1, puis il se coupe.**Connectique :*** **Alimentation/Signal :** 3 bornes (DC+, DC-, X1 pour le signal d'entrée).* **Sortie Relais :** 3 bornes (COM commune, NO normalement ouverte, NC normalement fermée).**Contenu du colis :**Vous recevrez 1 module de relais à temporisation. Idéal pour une large gamme d'applications de contrôle nécessitant des séquences de délai et de verrouillage.
