Minuteur à Relais Auto-bloquant, Interrupteur Temporisé Marche/Arrêt, Module 555 DC 12V

Bienvenue dans notre boutique !

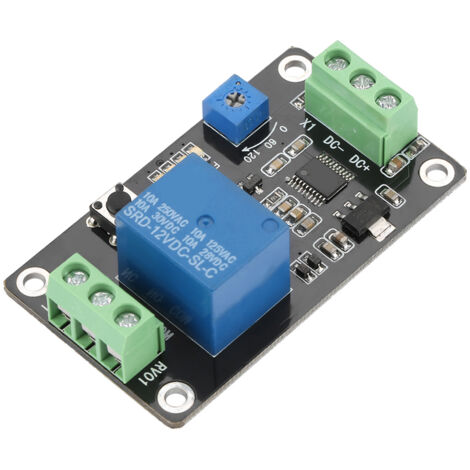

Découvrez notre module de relais à temporisation TRM01, un composant de contrôle polyvalent et fiable pour vos projets d'automatisation. Conçu avec des composants de haute qualité, ce module offre des performances stables et une utilisation simple, idéal pour une large gamme d'applications nécessitant des fonctions de temporisation, de verrouillage ou de déclenchement différé.

**Fonctionnalités principales :**

1. Intègre quatre fonctions : Temporisation à la mise sous tension (ON delay), Temporisation à la coupure (OFF delay), Mode auto-verrouillage (Self-locking) et Mode déclenchement différé (Trigger delay).

2. Doté d'une protection contre l'inversion de polarité de l'alimentation pour éviter tout dommage au module.

3. Disponible en trois versions de tension de fonctionnement au choix : 5V, 12V ou 24V DC.

4. Le temps de délai est réglable de manière arbitraire entre 0,1 seconde et 120 secondes.

5. Mémoire des paramètres : les réglages sont conservés même après une coupure de l'alimentation.

**Caractéristiques techniques :**

* **Tension de travail :** DC 5V, 12V ou 24V (au choix)

* **Consommation :**

* < 80 mA à 5V (< 1 mA lorsque le relais est inactif)

* < 35 mA à 12V (< 1 mA lorsque le relais est inactif)

* < 18 mA à 24V (< 1 mA lorsque le relais est inactif)

* **Capacité de charge du relais :**

* Contact Normalement Ouvert (NO) : DC 0-30V / 10A, AC 0-250V / 10A

* Contact Normalement Fermé (NC) : DC 0-28V / 10A, AC 0-125V / 10A

* **Température de fonctionnement :** -20°C à +60°C (plage limite : -30°C à +70°C)

* **Dimensions du module :** 60 mm x 35 mm x 20 mm / 2,36 x 1,38 x 0,79 pouces

* **Poids du colis :** Environ 23 grammes

**Description des fonctions (sélectionnables par bouton) :**

Le temps de délai T1 est réglable via le potentiomètre (0,1s à 120s).

* **F1 - Temporisation à l'activation :** Après un délai T1 suivant la mise sous tension, le relais s'active (fermeture). L'envoi d'une impulsion haute sur l'interface X1 à tout moment réinitialise et redémarre le cycle.

* **F2 - Temporisation à la désactivation :** Le relais est activé dès la mise sous tension. Après un temps T1, il se désactive (ouverture). L'envoi d'une impulsion haute sur X1 réinitialise et redémarre le cycle.

* **F3 - Mode auto-verrouillage :** Une impulsion haute sur X1 active le relais (fermeture). Une seconde impulsion haute sur X1 le désactive (ouverture).

* **F4 - Mode déclenchement par niveau :** Au démarrage, le relais est désactivé. L'envoi d'un signal haut continu sur X1 active immédiatement le relais. Même après la disparition du signal sur X1, le relais reste activé jusqu'à l'expiration du délai T1, après quoi il se désactive.

**Connectique :**

* **Alimentation / Signal d'entrée (3 bornes) :** DC+ (positif), DC- (négatif), X1 (interface de détection du signal d'entrée).

* **Sortie de charge du relais (3 bornes) :** COM (commun), NO (normalement ouvert), NC (normalement fermé).

**Contenu du colis :**

1 x Module de relais à temporisation TRM01.
