Minuterie à Relais 220V avec Module de Délai d'Entrée/Sortie pour Contrôle de Temporisation

Bienvenue dans notre boutique !

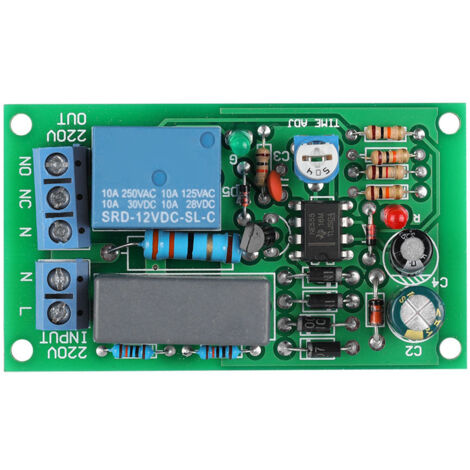

Découvrez notre module de temporisation à relais de haute qualité, conçu pour un contrôle précis et fiable du temps. Ce circuit de délai monostable, basé sur le célèbre NE555, vous offre une précision exceptionnelle pour toutes vos applications nécessitant une temporisation.

Fonctionnalités principales :

Dès la connexion au secteur 220V, la tension est immédiatement délivrée à la charge. L'alimentation de la charge est coupée automatiquement une fois le délai préréglé écoulé. Le module fonctionne directement sur le secteur 220V en entrée et fournit une sortie 220V. Il est simple d'utilisation : il suffit de connecter le cordon d'alimentation, la charge et le bouton de déclenchement.

Au cœur du système se trouve un relais Songle original de haute qualité, capable de commuter un courant allant jusqu'à 10A. Il est équipé de contacts normalement ouverts (NO) et normalement fermés (NF) pour une flexibilité de câblage totale selon vos besoins. La durée du délai est réglable en continu grâce à un potentiomètre, couvrant une plage de 1 seconde à 60 secondes.

Pour une fiabilité optimale, l'alimentation de la partie contrôle utilise une décharge RC sécurisée, avec un condensateur X2 conforme aux normes de sécurité et une résistance de puissance de 3W. Un condensateur de filtrage de 470uF garantit une alimentation stable. La carte de circuit imprimé est en fibre de verre FR-4, un matériau adapté aux tensions secteur, résistant aux arcs électriques et capable de s'adapter à divers environnements et températures.

Spécifications techniques :

- Tension d'entrée : 220V AC

- Tension de sortie : 220V AC

- Courant de commutation maximal : 10A (puissance de crête max : 2200W)

- Dimensions du module : environ 7 cm (L) x 4 cm (l) x 2 cm (H) / 2.76 x 1.57 x 0.79 pouces

- Poids de l'article : 32.6 grammes / 1.15 oz

- Équipé de 4 trous de montage pour une installation facile.

Contenu du colis :

Vous recevrez 1 carte de relais à temporisation.
