Description générale
Le micro-module récepteur pour volets roulants et stores Avidsen transforme votre interrupteur de motorisation en interrupteur radiocommandé. Il permet de piloter votre motorisation soit depuis son interrupteur d'origine, soit à distance par commande radio. L'installation est simple et se fait dans le boîtier d'encastrement de votre interrupteur de motorisation filaire, tout en restant cachée derrière celui-ci.Spécifications techniques

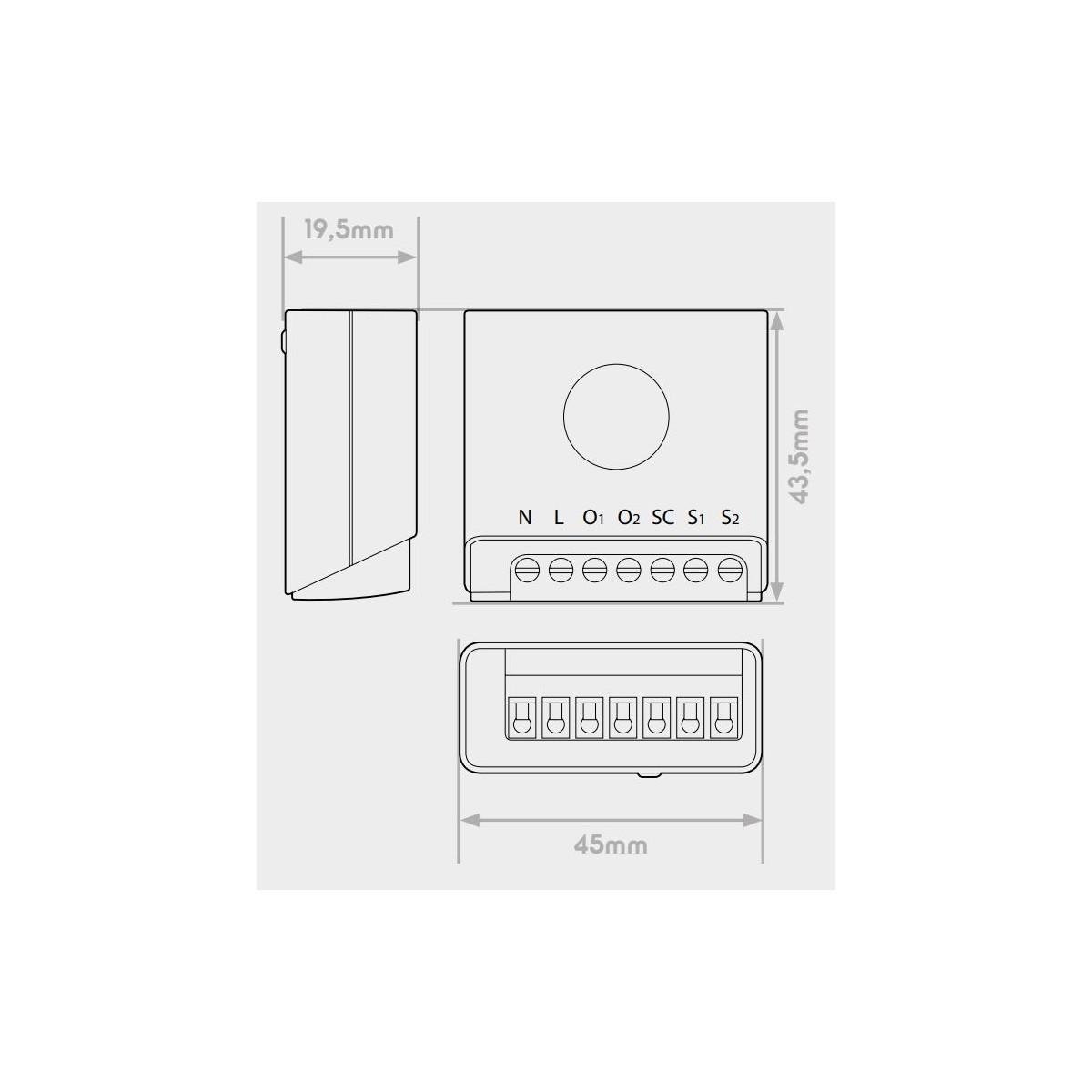

- Dimensions : Largeur 45 mm, Longueur 43,5 mm, Épaisseur 19,5 mm
- Puissance maximale : 1000 W
- Connexion : Filaire
- Section de câble : Jusqu'à 1.5 mm²
- Usage : Intérieur uniquement
- Température de fonctionnement : 0°C à +40°C
- Température de stockage : -20°C à +70°C
- Alimentation : 230 Vac/50 Hz
- Consommation moyenne : < 1W
- Couleur : Noir graphite
- Protection : IP20
- Poids : 65 g
Compatibilité et accessoires
Vérifiez les protocoles EnOcean pris en charge par votre box ou contrôleur pour confirmer la compatibilité avec le produit. Profil EnOcean utilisé : D2-01-11.

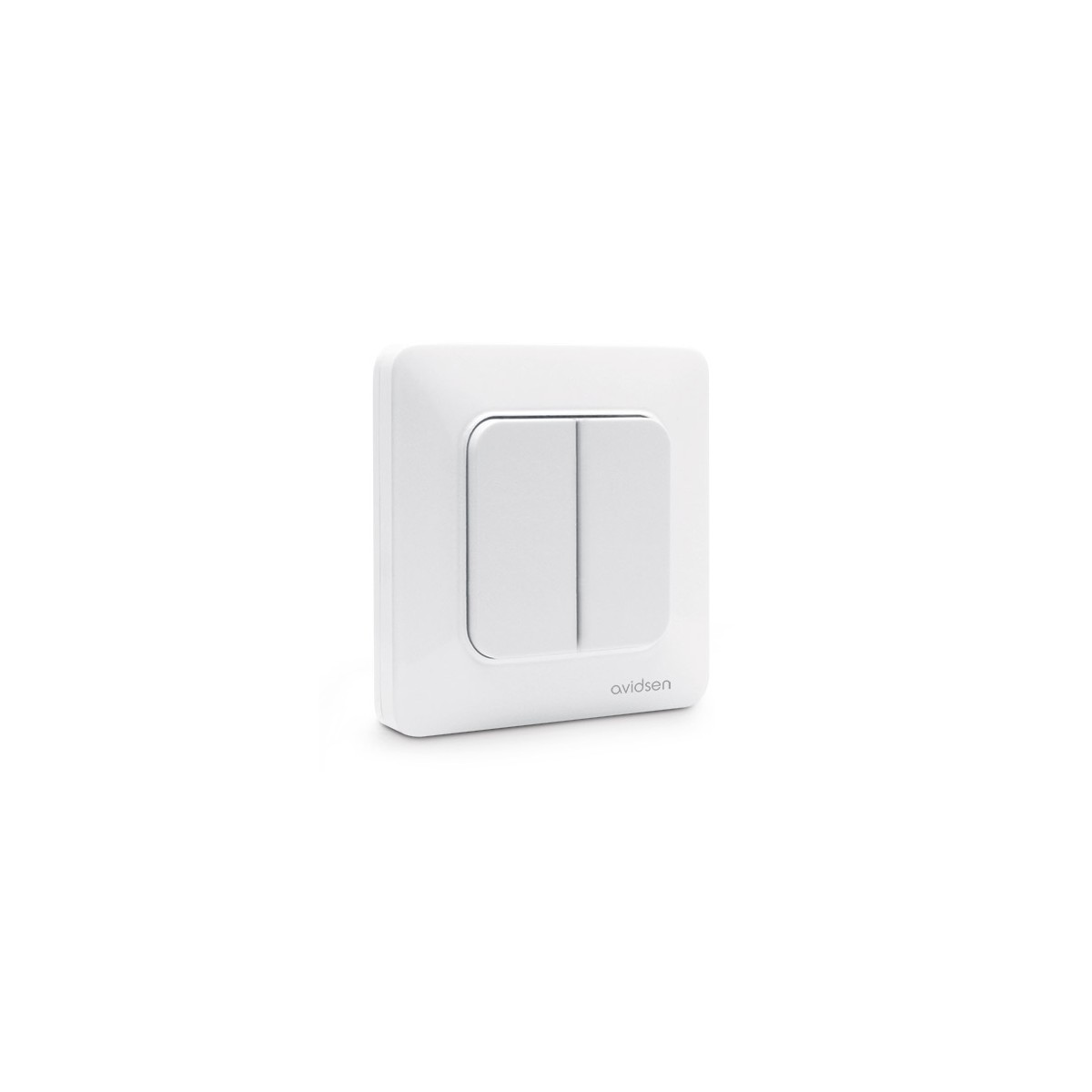

OPTION : interrupteur sans fil sans pile EnOcean, permettant d'ajouter un interrupteur déporté où vous le souhaitez.
Installation

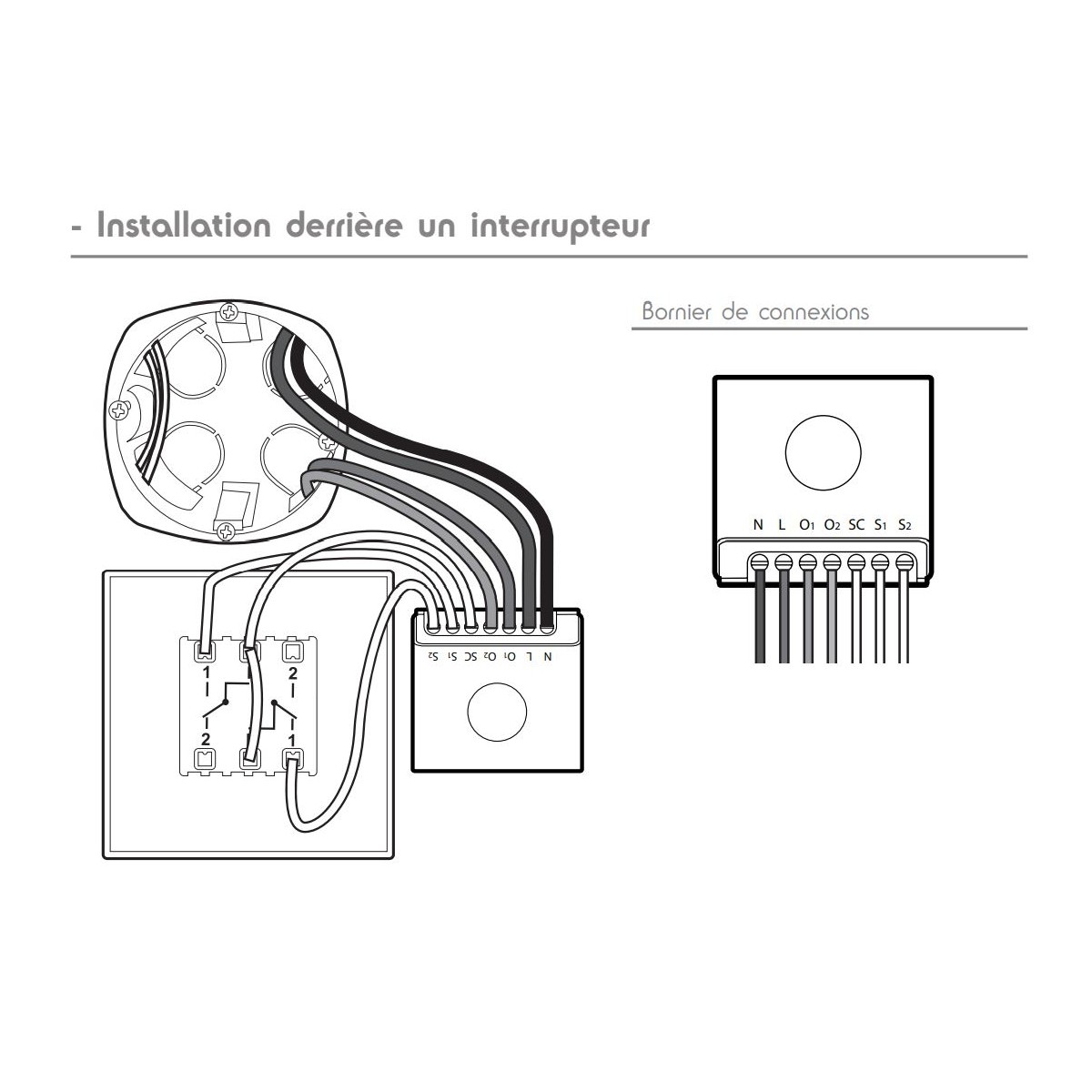

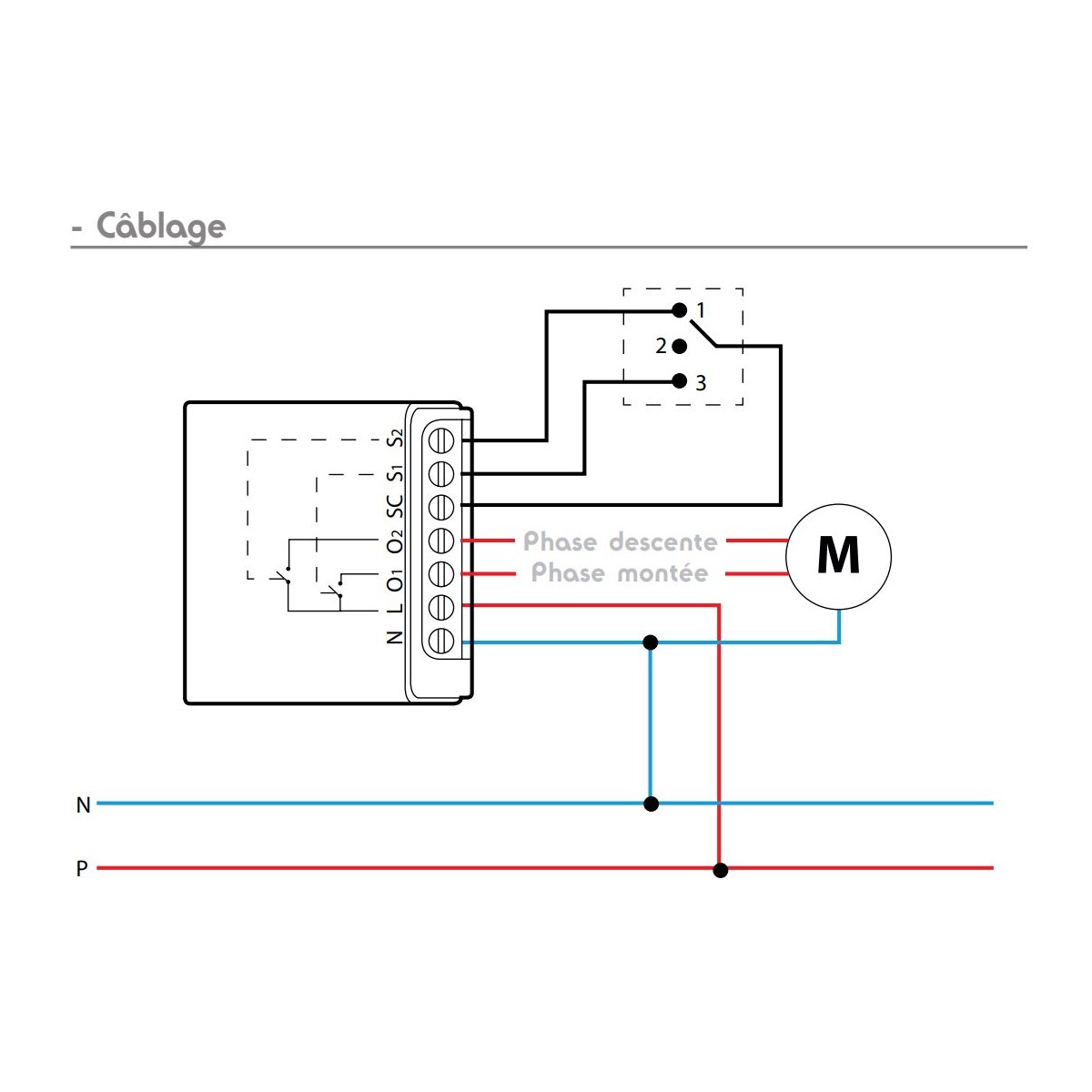

L'installation est très simple et se fait derrière un interrupteur filaire existant. Voici le plan de câblage :
- N = Entrée neutre
- L = Entrée phase
- O1 = Sortie phase pour la descente
- O2 = Sortie phase pour la montée
- SC = Sortie interrupteur Commun
- S1 = Entrée interrupteur filaire descente
- S2 = Entrée interrupteur filaire montée
Utilisation
Le micro-module permet de contrôler un store ou un volet roulant, et inclut une fonction répéteur pour étendre la portée de la commande.
