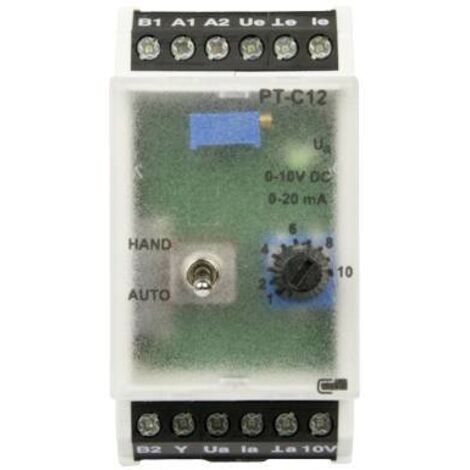

Metz Connect PT-C12 24 V AC/DC 110501 Convertisseur de signal 1 pc(s)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Informations techniques
Charge : 500 Ω
Consommation électrique : AC: 200 ma, DC: 110 mA
Dimensions produit, hauteur : 69.30 mm
Dimensions produit, largeur : 35 mm
Longueur : 60 mm
Section max. de câble rigide : 2.5 mm²
Section min. de câble rigide : 0.34 mm²
Signal d'entrée (Courant) : 0 - 20 mA
Signal d'entrée (Tension) : 0 - 10 V/DC
Signal d'entrée max. (Courant) : 20 mA
Signal d'entrée max. (tension) : 10 V
Signal de sortie (Courant) : 0 - 20 mA
Signal de sortie (tension) : 0 - 10 V/DC
Température ambiante (max.) : +70 °C
Température ambiante (min.) : -20 °C
Tension d'alimentation (num.) : 24 V/AC, 24 V/DC
Tension de fonctionnement max. : 24 V/AC, 24 V/DC
Le séparateur de potentiel / convertisseur de signal sert à la séparation de signaux analogiques dans la plage de 0 à 10 V DC et de 0 à 20 ma DC ou à la conversion de signaux de 0 à 10 V DC à 0 à 20 ma DC ou de 0 à 20 ma DC à 0 à 10 V. DC. Les entrées, ou Les signaux de sortie ainsi que la tension d'alimentation sont mutuellement séparés en potentiel. Un signal d'entrée de 0 à 10 V ou de 0 à 20 ma peut être branché sur l'appareil. Fonction de séparation du potentiel : sur le PT-C12, le signal d'entrée 0 à 10 V est ajusté proportionnellement au signal de sortie 0 à 10 V. Le PTI-C12 compense proportionnellement le signal d'entrée de 0 à 20 ma par rapport au signal de sortie de 0 à 20 ma. Fonction conversion de signal avec séparation de potentiel : pour une conversion de signal de 0 à 10 V à 0 à 20 ma ou de 0 à 20 ma à 0 à 10 V, le signal de sortie converti peut être réajusté à l'aide d'une filière de broche intégrée. En outre, un niveau de commande de secours manuel avec interrupteur AUTO MANUEL avec contact de retour d'information est intégré. Le potentiomètre frontal permet de régler MANUELLEMENT le signal de sortie de 0 à 10 V ou de 0 à 20 ma en position d'interrupteur. Une tension de sortie constante de max. 10 V DC, 5 ma est disponible sur la borne 10 V. L'entrée y sert à l'affichage LED de la tension de sortie UA. La luminosité de la LED dépend de la hauteur du signal de sortie (pont entre UA et y). Un signal externe peut également être activé à l'entrée y pour l'affichage LED de 0 à 10 V DC.raccordement avec bornes à vis. Ce texte a été traduit par une machine.
Fonctionnalités
- Technique d'interface Module d'interface Séparateur de potentiel Convertisseur de signaux Réglage de la tension
- Technique d'interface Module d'interface Séparateur de potentiel Convertisseur de signaux Réglage de la tension
Caractéristiques
- MarqueMETZ CONNECT
- Longueur60 mm
- Largeur35 mm
- Hauteur40 mm
- Tension électrique24 V
Impact environnemental
- OrigineFabriqué en Allemagne
Questions fréquentes
Ce dispositif est conçu pour fonctionner dans une plage de température ambiante comprise entre -20 °C et +70 °C. Il est important de respecter ces limites pour garantir un fonctionnement optimal et éviter tout dommage.
Le signal de sortie peut être ajusté manuellement à l'aide du potentiomètre situé sur la face avant de l'appareil. Cela permet de configurer le signal de sortie entre 0 et 10 V ou entre 0 et 20 mA selon les besoins de l'application.
Les câbles rigides utilisés doivent avoir une section comprise entre 0,34 mm² et 2,5 mm². Respecter ces spécifications garantit une connexion sécurisée et fiable.
