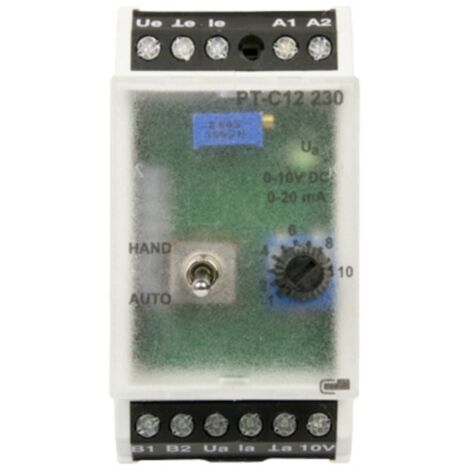

Metz Connect PT-C12 230 V AC 110502 Convertisseur de signal 1 pc(s)

Informations techniques

Charge : 500 Ω
Consommation électrique : AC: 200 ma, DC: 110 mA
Dimensions produit, hauteur : 69.30 mm
Dimensions produit, largeur : 35 mm
Longueur : 60 mm
Section max. de câble rigide : 2.5 mm²
Section min. de câble rigide : 0.34 mm²
Signal d'entrée (Courant) : 0 - 20 mA
Signal d'entrée (Tension) : 0 - 10 V/DC
Signal d'entrée max. (Courant) : 20 mA
Signal d'entrée max. (tension) : 10 V
Signal de sortie (Courant) : 0 - 20 mA
Signal de sortie (tension) : 0 - 10 V/DC
Température ambiante (max.) : +70 °C
Température ambiante (min.) : -20 °C
Tension d'alimentation (num.) : 230 V/AC, 230 V/DC
Tension de fonctionnement max. : 230 V/AC, 230 V/DC

Le séparateur de potentiel / convertisseur de signal sert à la séparation de signaux analogiques dans la plage de 0 à 10 V DC et de 0 à 20 ma DC ou à la conversion de signaux de 0 à 10 V DC à 0 à 20 ma DC ou de 0 à 20 ma DC à 0 à 10 V. DC. Les entrées, ou Les signaux de sortie ainsi que la tension d'alimentation sont mutuellement séparés en potentiel. Un signal d'entrée de 0 à 10 V ou de 0 à 20 ma peut être branché sur l'appareil. Fonction de séparation du potentiel : sur le PT-C12 230, le signal d'entrée 0 à 10 V est ajusté proportionnellement au signal de sortie 0 à 10 V. Le PTI-C12 230 compense le signal d'entrée de 0 à 20 ma proportionnellement au signal de sortie de 0 à 20 ma. Fonction conversion de signal avec séparation de potentiel : pour une conversion de signal de 0 à 10 V à 0 à 20 ma ou de 0 à 20 ma à 0 à 10 V, le signal de sortie converti peut être réajusté à l'aide d'une filière de broche intégrée. En outre, un niveau de commande de secours manuel avec interrupteur AUTO MANUEL avec contact de retour d'information est intégré. Le potentiomètre frontal permet de régler MANUELLEMENT le signal de sortie de 0 à 10 V ou de 0 à 20 ma en position d'interrupteur. Une tension de sortie constante de max. 10 V DC, 5 ma est disponible sur la borne 10 V. La LED intégrée sert à afficher la luminosité en fonction de la hauteur du signal de sortie UA. Connexion avec bornes à vis. Ce texte a été traduit par une machine.

• Fonctionnalités

  • Technique d'interface Module d'interface Séparateur de potentiel Convertisseur de signaux Réglage de la tension
