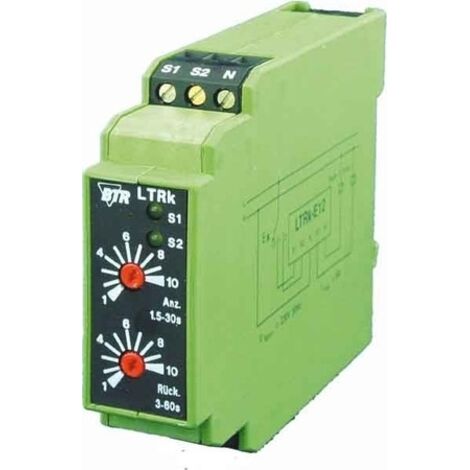

Relais pour ventilateurs 230 V/AC (max) Metz Connect 1102830530 1 pc(s)
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Souvent achetés ensemble
Informations produit
Description
Informations techniques
Connexion (composants) : borne à vis
Couleur : gris
Dimensions produit, hauteur : 75 mm
Dimensions produit, largeur : 22.50 mm
Dimensions produit, profondeur : 95 mm
Indice de protection : IP40
Poids : 150 g
Température (max.) : +55 °C
Température (min.) : -5 °C
Tension de fonctionnement : 230 V/AC
Tension de fonctionnement max. : 230 V/AC
Le relais de ventilateur a été spécialement conçu pour la commande de moteurs à deux étages. Les temporisations de mise en marche et de mise hors tension sont séparées et réglables en continu. La commande s'effectue à l'aide d'un interrupteur à deux niveaux. Les deux sorties se verrouillables permettent de commander les contacteurs du moteur. Fonctionnement : 1. En cas de sélection directe du niveau 2, le niveau 1 est d'abord activé pour la durée de démarrage définie, ce qui permet au ventilateur de tourner au régime nominal. Ensuite, le niveau 2 est activé.2. Lors du passage du niveau 2 au niveau 1 ou EN position ARRÊT, un retard de mise hors tension est déclenché, de sorte que le ventilateur ne puisse pas s'arrêter avant que le niveau 1 ne soit activé.3. Si le niveau 1 est déjà activé au moins pour la durée de démarrage définie, le passage au niveau 2 s'effectue immédiatement. Lors du passage du niveau 1 au niveau 2, l'interruption doit être de 250 ms. Si ce temps est dépassé, le processus s'effectue comme décrit au point 1. Ce texte a été traduit par une machine.
Points forts
- Relais de mesureRelais de surveillanceRelais de minuterie de ventilateurRelais de post-fonctionnementBTR Netcom
Configuration requise
- null
- null
Caractéristiques
- MarqueMETZ CONNECT
- CouleurGris
- Hauteur23 mm
- Indice de protectionIP40
- Intensité nominaleAC
- Largeur22.5 mm
- MatièresPlastique
- Mode de pose électricitéAvec vis
- Poids150 g
- Tension électrique230 V
- Réf. ManoManoME7471252
- MMID515595300794
- Réf. fabricant1102830530
- EAN4250184121053
Impact environnemental
- OrigineFabriqué en Allemagne
Questions fréquentes
Les temporisations de mise en marche et de mise hors tension sont réglables en continu. Cela permet d'adapter précisément le fonctionnement du dispositif aux besoins spécifiques de votre installation.
Ce dispositif est conçu pour fonctionner dans une plage de températures allant de -5 °C à +55 °C. Il est donc adapté à des environnements modérément froids ou chauds, mais pas à des conditions extrêmes en dehors de cette plage.
Ce dispositif utilise une connexion par bornes à vis, ce qui garantit une fixation sécurisée et fiable des câbles électriques.
