Mélangeur double équilibré actif 10M-6GHz avec fonction de réglage de polarisation et architecture de linéarisation

Bienvenue dans notre boutique !

Découvrez notre module mélangeur actif ADL5801, une solution de conversion de fréquence haut de gamme pour vos applications exigeantes de 10 MHz à 6 GHz. Ce module utilise un cœur mélangeur actif double équilibré linéaire de qualité supérieure et un amplificateur tampon LO intégré pour offrir une plage dynamique exceptionnelle.

Sa conception brevetée avec architecture de linéarisation améliore les performances IP3 d'entrée, même à des niveaux de signal élevés, ce qui est crucial pour les applications cellulaires où les signaux bloquants peuvent affecter les performances. La fonction de réglage de polarisation vous permet d'optimiser facilement la linéarité d'entrée, le facteur de bruit SSB et le courant continu via une seule broche de commande. Le détecteur de puissance d'entrée optionnel permet un contrôle de polarisation adaptatif, garantissant des performances IP3 optimales en présence de forts signaux de blocage, tout en revenant à une consommation électrique réduite et un faible facteur de bruit en leur absence.

La configuration du mélangeur actif équilibré assure une excellente isolation, avec des fuites LO vers RF et LO vers IF typiquement meilleures que -40 dBm. La sortie fréquence intermédiaire (IF) à collecteur ouvert offre un gain de conversion de tension typique de 7,8 dB avec une charge de 200 Ω. Sa large plage de fréquence permet également d'utiliser l'ADL5801 en tant qu'upconvertisseur pour diverses applications d'émission.

Fabriqué avec le procédé IC premium SiGe, ce module allie robustesse et précision. Il est conditionné dans un boîtier LFCSP de 4 mm x 4 mm et peut fonctionner dans une plage de température de -40 °C à +85 °C. C'est un remplacement idéal et performant pour vos pièces anciennes ou endommagées.

**Détails du module :**

* **Type :** Module Mélangeur Actif

* **Matériau :** PCB

* **Alimentation :** DC +5V à 80 mA, avec protection contre l'inversion de polarité.

* **Plage de fréquence d'entrée RF/LO :** 10 MHz à 6 GHz

* **Plage de fréquence de sortie IF :** LF jusqu'à 600 MHz

* **Impédance d'entrée et de sortie :** 50 ohms

* **Note :** Un Balun est utilisé pour la sortie. Le composant TCM 63AX+ n'est **pas soudé** pour l'entrée.

**Caractéristiques clés :**

* Upconvertisseur et downconvertisseur large bande

* Gain de conversion de puissance : 1,8 dB

* Ports RF, LO et IF large bande

* Facteur de bruit (NF) en bande latérale unique : 9,75 dB

* IP3 d'entrée : 28,5 dBm

* P1dB d'entrée : 13,3 dBm

* Niveau LO typique requis : 0 dBm

* Fonctionnement sur alimentation unique : 5 V, 130 mA

* Polarisation ajustable pour un fonctionnement à faible puissance

* Température de fonctionnement : -40°C à +85°C

**Votre commande comprend :**

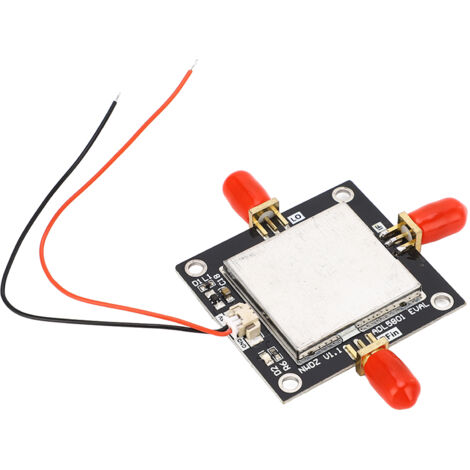

1 x Module Mélangeur Actif ADL5801.

Améliorez l'efficacité et les performances de vos systèmes avec ce composant de fabrication soignée et détaillée.
