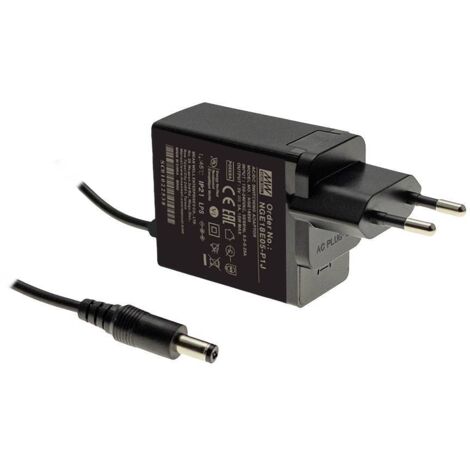

MW Mean Well NGE18E24-P1J Bloc d'alimentation à tension fixe 18 W Q815243

Série : NGE18
Application : ITE, industrie, maison, médecine
Boîtier : bloc d'alimentation enfichable
Dimensions : longueur : 48 mm
Dimensions : largeur : 28 mm
Dimensions : hauteur : 55 mm
Poids: 127 g
Plaque d'immatriculation : DEKRA
MTBF : 1282800 h
Entretien d'exploitation : 30 000 h.
Température de fonctionnement, min. : -30 °C
Température ambiante max.: 70 °C
Température de stockage, min. : -20 °C
Température de stockage : 85 °C max
Fréquence secteur min. : 47 Hz
Fréquence secteur max. : 63 Hz
Tension d'entrée min. AC : 80 V.
Tension d'entrée max. AC : 264 V
Tension d'entrée min. DC : 113 V.
Tension d'entrée max. DC: 370 V.
Courant d'entrée : 0.25 A
Rendement : 88 %
Puissance à vide inférieure à 0,075 W.
Courant de fuite 0,1 mA max
Courant d'appel, max. : 80 A
Correction Power facteur (PFC) : 0
Type de raccordement, entrée : fiche euro
Nombre de sorties : 1
Puissance de sortie : 18 W
Tension de sortie : 24 V
Tolérance de tension de sortie : -3 - 3 %
Ondulation résiduelle : 240 MVP-p
Courant de sortie : 0,75 A
Protection contre les surcharges : 1
Modèle de protection contre les surcharges : hiccup
Protection contre les courts-circuits : 1
Protection contre les surtensions : 1
Protection contre la surchauffe : 0
Type de raccordement, sortie : fiche creuse 5,5 x 2,1 mm
Classe de protection : II
TENSION D'ISOLATION I/P-O/P : 4000 V.
APPLICATIONS : EAC, IEC, EN, CE
Normes (CEM) : en 55032 classe B, en 55011 classe B.
NORMES (SÉCURITÉ) : IEC 62368-1, IEC 60601-1, IEC 61558-1, IEC 61558-2-16, IEC 60335-1, EN 62368-1, EN 60601-1, EN 61558-1, EN 61558-2-16, EN 60335-1
Classification de protection médicale : 2*MOPP
REACH-SVHC : non
Rendement (à 10% de charge) : 79,5%
Rendement moyen : 87 %
Tension de sortie sélectionnable : 0
Longueur du câble d'alimentation, sortie : 150 cm
Indice de protection/IP : IP21
Niveau d'énergie : (UE) 2019/1782 + niveau VI
RoHS : R - conforme RoHS

Informations techniques

Connecteur (bloc d'alimentation) : femelle DC 5.5/2.1
Connexion (composants) : fiche Euro
Dimensions produit, hauteur : 55.0 mm
Dimensions produit, largeur : 28.0 mm
Données techniques complémentaires : Série : NGE18 Application : ITE, industrie, maison, médecine Boîtier : bloc d'alimentation enfichable Dimensions : longueur : 48 mm Dimensions : largeur : 28 mm Dimensions : hauteur : 55 mm Poids: 127 g Plaque d'immatriculation : DEKRA MTBF : 1282800 h Entretien d'exploitation : 30 000 h. Température de fonctionnement, min. : -30 °C Température ambiante max.: 70 °C Température de stockage, min. : -20 °C Température de stockage : 85 °C max Fréquence secteur min. : 47 Hz Fréquence secteur max. : 63 Hz Tension d'entrée min. AC : 80 V. Tension d'entrée max. AC : 264 V Tension d'entrée min. DC : 113 V. Tension d'entrée max. DC: 370 V. Courant d'entrée : 0.25 A Rendement : 88 % Puissance à vide inférieure à 0,075 W. Courant de fuite 0,1 mA max Courant d'appel, max. : 80 A Correction Power facteur (PFC) : 0 Type de raccordement, entrée : fiche euro Nombre de sorties : 1 Puissance de sortie : 18 W Tension de sortie : 24 V Tolérance de tension de sortie : -3 - 3 % Ondulation résiduelle : 240 MVP-p Courant de sortie : 0,75 A Protection contre les surcharges : 1 Modèle de protection contre les surcharges : hiccup Protection contre les courts-circuits : 1 Protection contre les surtensions : 1 Protection contre la surchauffe : 0 Type de raccordement, sortie : fiche creuse 5,5 x 2,1 mm Classe de protection : II TENSION D'ISOLATION I/P-O/P : 4000 V. APPLICATIONS : EAC, IEC, EN, CE Normes (CEM) : en 55032 classe B, en 55011 classe B. NORMES (SÉCURITÉ) : IEC 62368-1, IEC 60601-1, IEC 61558-1, IEC 61558-2-16, IEC 60335-1, EN 62368-1, EN 60601-1, EN 61558-1, EN 61558-2-16, EN 60335-1 Classification de protection médicale : 2*MOPP REACH-SVHC : non Rendement (à 10% de charge) : 79,5% Rendement moyen : 87 % Tension de sortie sélectionnable : 0 Longueur du câble d'alimentation, sortie : 150 cm Indice de protection/IP : IP21 Niveau d'énergie : (UE) 2019/1782 + niveau VI RoHS : R - conforme RoHS
Longueur : 48.0 mm
Longueur de câble : 150 cm
Nbr. de sorties : 1 x
Poids : 127.0 g
Puissance : 18 W
Tension d'entrée (max.) : 264 V/AC, 370 V/DC
Tension d'entrée (min.) : 80 V/AC, 113 V/DC

Compatible DC, LPS Ce texte a été traduit par une machine.

Points forts

• Tension de sortie
• Puissance
• Tension d'entrée : min.80 V/AC, 113 V/DC /max.264 V/AC, 370 V/DC,femelle DC 5.5/2.1
