MB506 Diviseur de Fréquence 2.4GHz pour Transcepteurs DBS CATV, Module Prescaler 64 128 256
'/%3E%3C/svg%3E)
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Bienvenue dans notre boutique !

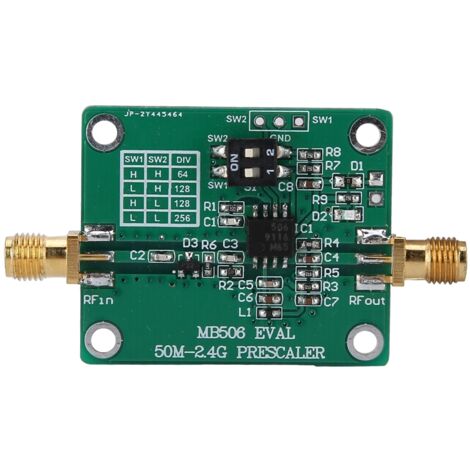

Découvrez notre présélecteur haute fréquence MB506, un composant essentiel pour vos applications RF exigeantes. Ce présélecteur de haute performance est capable de traiter des fréquences allant jusqu'à 2,4 GHz. Sa conception minimise les variations d'impédance, ce qui se traduit par de meilleures performances de classification et une plage dynamique améliorée pour vos systèmes.
Le MB506 divise la fréquence d'entrée avec des modules de 128 ou 256. Le niveau de sortie est de 1,6 V crête à crête au niveau ECL, garantissant un signal de sortie clair et stable. La flexibilité est au rendez-vous : le rapport de division peut être configuré pour 64, 128 ou 256 à l'aide d'un commutateur à deux chiffres ou via une interface externe, s'adaptant facilement à vos besoins spécifiques. Pour des solutions synthétiseur complètes, il peut être parfaitement intégré dans un circuit à boucle à verrouillage de phase (PLL) avec le circuit intégré MB87006A.
**Caractéristiques techniques :**
* **Matériau :** PCB
* **Modèle :** MB506
* **Plage de fréquence :** 50 MHz à 2,4 GHz
* **Consommation électrique :** 90 mW
* **Température de fonctionnement :** -40 °C à +85 °C
* **Amplitude de sortie :** VOUT = 1,6 V crête à crête
* **Fréquence d'entrée :** 30 MHz - 3 GHz (typique : 50 MHz - 2,4 GHz)
* **Amplitude du signal d'entrée :** -16 dBm à +5,5 dBm (l'exigence d'entrée augmente avec la fréquence)
* **Alimentation simple :** 4,5 V - 5,5 V (typique : 5 V)
* **Interfaces d'entrée/sortie :** Connecteurs SMA femelle, impédance d'entrée de 50 ohms
* **Dimensions :** Environ 6,7 x 3,3 x 0,5 cm
* **Poids :** 10 g
**Votre commande comprend :**
1 x Diviseur de Fréquence MB506.
