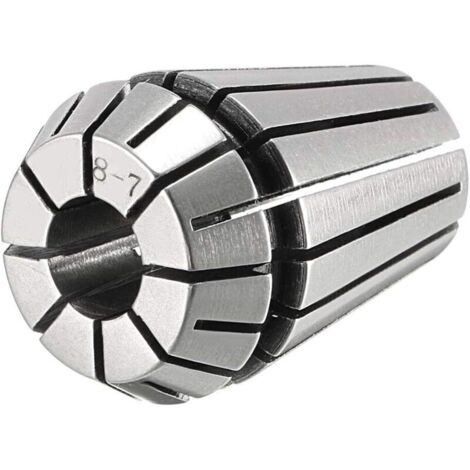

Mandrin à pince à ressort ER20 de 8mm, pour Machine à graver CNC, outil de fraisage de tour
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Description:
Cette pince ER est utilisée pour les outils de fraisage CNC et les machines de gravure de maintien de travail.
La pince doit être placée dans l'écrou du mandrin à pince avant d'être insérée dans le mandrin à pince.
Instructions d'installation et de démontage :
Mettez la pince dans l'écrou, tournez-la légèrement et attendez que la partie excentrique de l'écrou soit enfoncée dans la rainure du circlip, poussez la pince uniformément pour l'insérer dans l'écrou.
Installez ensemble la pince et l'écrou sur le corps du mandrin ou la broche de la machine-outil, placez l'outil de gravure dans le trou de serrage, utilisez une clé pour serrer l'écrou jusqu'à ce que l'outil de gravure soit fermement serré.
Lors du remplacement de l'outil de gravure, utilisez une clé pour desserrer l'écrou afin de faire ressortir le mandrin et l'outil de gravure, retirez l'outil de gravure, poussez la pince pour la faire sortir, puis remplacez la pince par une autre taille si nécessaire.
Caractéristiques:
Modèle : ER20
Diamètre de serrage : 8 mm
Matériau : acier 40Cr
Précision : 0,015 mm / 0,0006 pouce
Hauteur totale : 31,5 mm / 1,24 pouces
Diamètre extérieur (max): 21 mm / 0,83 pouce
Le forfait comprend :
1 x pince à ressort
Caractéristiques
- MarqueAUTRES
- MatièresAcier
- Type de mandrinAuto-serrant
- Perceuse compatiblePerceuse classique
- Réf. ManoManoME213679141
