SPOTTER Spotter pour tôle TELWIN 5500 Digital Car Spoter Poste à souder 400V

Appareil pour soudage par résistance destiné à un usage industriel et professionnel

Découvrez le poste à souder Telwin 5500 400v dans la vidéo :

https://youtu.be/NJACA6-nnFw

Copiez le lien et collez-le dans la fenêtre de votre navigateur

Installation portable pour le soudage par résistance (soudeuse par points) avec contrôleur à microprocesseur numérique. L'appareil permet d'effectuer de nombreux types d'usinage à chaud et par points sur des tôles spécifiques pour le secteur automobile et les secteurs où des types de tôles similaires sont utilisés. Les principaux paramètres de l'appareil sont les suivants :

réglage automatique des paramètres de soudage

• possibilité de modifier le temps de soudage par rapport à la valeur réglée en mode automatique
• limitation de la surintensité de ligne après la mise sous tension de l'appareil
• écran à cristaux liquides rétroéclairé pour l'affichage des commandes et des paramètres réglés
• Le poste à souder par points peut être utilisé pour souder des tôles à faible teneur en carbone et des tôles galvanisées.

1

• Câble de masse 1,5 m 2 Câble du pistolet
• 2,5 m 3 Câble d'alimentation 3,5 m 4 Poignée
• avec masse à action rapide pour un travail confortable Affichage : A.
• Bouton multifonction -

DÉMARRER

• active le fonctionnement de l'appareil au premier démarrage -

  MODE sélection du programme d'outil utilisé de H

  à K - SÉLECTION DE L'UNITÉ DE MESURE En maintenant le bouton enfoncé pendant 3 secondes, il est possible de régler l'unité d'épaisseur de la tôle [mm], [in], [ga] B.

  Diminution de l'épaisseur de la tôle, du temps de soudage et de la puissance C. Augmentation de l'épaisseur de la tôle, du temps de soudage et de la puissance

• D. Affichage à cristaux liquides
• E. "START"
• Indique que le bouton "MODE" doit être enfoncé
• pour activer l'appareil et le faire fonctionner F. Affiche le programme utilisé, l'épaisseur de la tôle ou le code d'alarme (explications plus détaillées dans le manuel d'utilisation) G. Pistolet
• "Studder" sans gâchette (version activée par contact avec la pièce)
• H. Soudage par points de goujons, rivets, rondelles, œillets, triangles I. Soudage de vis/rivets d'un diamètre de 4 à 6 mm
• J. Utilisation d'une électrode d'emboutissage
• K. Utilisation de l'électrode pour l'enfoncement
• L. Indique le niveau de temps de soudage par rapport à la valeur réglée automatiquement
• M. S'active avec le pistolet
• "Studder" N.
• Indique que les pinces sont utilisées O. Représente l'épaisseur de la tôle soudée
• P. Indique que l'appareil est en mode de protection thermostatique
• Q. Indique l'unité de mesure [mm], [in], [ga]
• Données techniques : Tension d'alimentation nominale :
• 400 V Fréquence secteur :

50/60 Hz

• Courant de soudage maximal : 3800 A
• Tension secondaire à vide : 5,6 V
• Puissance maximale : 10,5 kW
• Puissance nominale : 1,8 kW
• 50 Courant de soudage maximal Fusible par point :
• 2500 A Fusible secteur : 10 A
• Facteur de puissance : 0,8
• Facteur de marche : 1,5
• Degré de protection : IP22
• L'utilisateur doit respecter les recommandations suivantes pour réduire l'exposition aux champs électromagnétiques : attacher
• ensemble aussi près que possible deux câbles de soudage,

(si utilisé)

• la tête et le torse doivent être aussi loin que possible du périmètre de marquage ne pas enrouler
• ne jamais souder les câbles (si utilisés) les uns autour des autres ne pas effectuer de connexions par points
• tandis que se trouve dans le circuit de soudage. Assurez-vous que les deux câbles sont du même côté
• connectez le câble de retour du courant de soudage par points (le cas échéant) à la pièce sur laquelle le point de connexion est effectué, aussi près que possible du point de connexion ne faites pas de points de connexion à proximité du poste à souder par points,
• ne vous asseyez pas et ne vous appuyez pas dessus pendant le fonctionnement (distance minimale : 50 cm) ne laissez pas d'objets ferromagnétiques
• (créant un champ magnétique autour de lui ) près de la circonférence de soudage par points
• Pistolet avec porte-électrode en laiton 1 Porte-électrode pour électrodes Ø10/16mm 2 Pistolet automatique 3 Poignée pistolet 4 Support de suspension

Marteau coulissant :

• Utilisé pour
• le débosselage
• les bosses de carrosserie petites et grandes.
• Pointe : support pour

triangles / étoiles

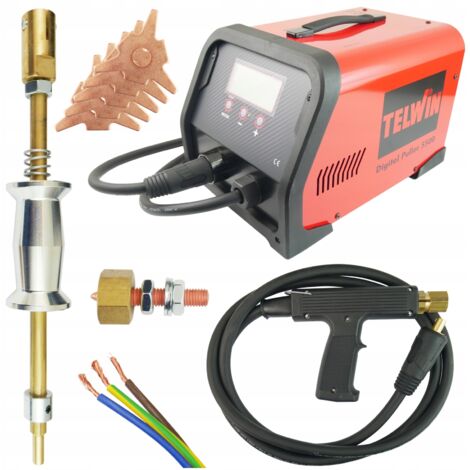

spotter Le kit comprend : Poste à souder

• Telwin Digital Puller 5500 400V Pistolet sans gâchette

Câble de masse

• avec masse de spotting Extracteur à percussion
• avec support étoile Étoiles -
• 5 pièces
