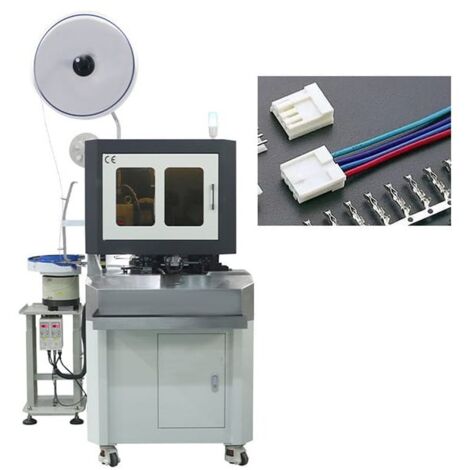

Machine à sertir automatique, insérant le connecteur d'un côté

Code ErreBi: 67105
Code Producteur: RBEW5345
Producteur: ErreBi Group
DÉLAIS DE LIVRAISON DES ARTICLES NON DISPONIBLES : 60 JOURS.
POUR LES LIVRAISONS URGENTES SOUS 3 SEMAINES CONTACTEZ-NOUS EN PRIVÉ
VENDU AVEC HOUSSE DE PROTECTION
Vendu au pièce

La RBEW5345 est une machine automatique conçue pour le traitement des câbles multiconducteurs et des câbles plats, capable d'intégrer différentes phases du processus de terminaison dans une seule solution de production.
La machine permet d'effectuer automatiquement le dénudage des conducteurs, le sertissage des cosses et l'insertion successive des cosses dans le connecteur, réduisant ainsi les opérations manuelles nécessaires lors de l'assemblage du faisceau électrique.
Elle est particulièrement adaptée aux productions répétitives dans lesquelles il est nécessaire de traiter des câbles comportant plusieurs conducteurs, tout en maintenant une bonne régularité du processus et en augmentant la productivité par rapport au traitement manuel des différentes phases.

Processus de traitement intégré
La RBEW5345 regroupe dans une seule machine les principales opérations nécessaires à la préparation et à la terminaison du câble.
Le système gère le câble pendant le cycle de traitement et effectue la préparation des conducteurs, le dénudage, le sertissage des cosses et leur insertion dans le connecteur.
Cette configuration permet de réduire la manipulation du produit semi-fini entre différents postes de travail et de simplifier le processus de production, ce qui la rend particulièrement intéressante pour la fabrication en série de faisceaux électriques.

Traitement des câbles multiconducteurs et des câbles plats
La machine est spécialement conçue pour le traitement des câbles multiconducteurs, des câbles plats et des configurations similaires.
La plage de traitement déclarée comprend les conducteurs de AWG32 à AWG18, ce qui permet d'utiliser la machine pour de nombreuses applications avec des conducteurs de petite section.
L'espacement des cosses pris en charge est compris entre 1,0 et 3,96 mm.

Dénudage et sertissage automatisés
La RBEW5345 automatise des opérations qui, dans les processus traditionnels, nécessiteraient plusieurs phases de travail séparées.
La longueur de dénudage du côté A peut être réglée dans une plage de 1–7 mm.
L'intégration de la phase de sertissage permet également de préparer les différents conducteurs pour leur insertion successive dans le connecteur correspondant sans avoir à transférer manuellement le câble entre différentes machines.

Insertion automatique des cosses dans le connecteur
L'un des éléments les plus intéressants de la RBEW5345 est l'intégration de la phase d'insertion des cosses dans le boîtier du connecteur.
Après la préparation et le sertissage, le processus se poursuit avec l'insertion de la cosse dans le connecteur, ce qui permet de regrouper plusieurs opérations de production du faisceau électrique au sein d'un même cycle.
L'automatisation de cette phase contribue à réduire les opérations manuelles répétitives et rend la machine particulièrement adaptée à la production en série.

Capacité de production élevée
La capacité de production déclarée est d'environ 400–550 pièces/heure, en fonction de la configuration du produit et des conditions de traitement.
Cette productivité fait de la RBEW5345 une solution adaptée aux entreprises qui doivent gérer des volumes de production moyens à élevés et qui souhaitent automatiser des opérations normalement réparties entre plusieurs postes de travail.

Commande par variateur de fréquence
La machine utilise un système de commande par variation de fréquence, conçu pour obtenir des démarrages et des arrêts progressifs.
Cette gestion permet des mouvements plus réguliers pendant le cycle et contribue à limiter les contraintes mécaniques générées par les phases répétées de démarrage et d'arrêt.

Principaux avantages
• Processus automatique intégré de dénudage, sertissage et insertion dans le connecteur
• Conçue pour les câbles multiconducteurs et les câbles plats
• Plage de traitement de AWG32 à AWG18
• Espacement des cosses de 1,0 à 3,96 mm
• Longueur de dénudage côté A de 1 à 7 mm
• Capacité de production indicative de 400–550 pièces/heure
• Réduction des opérations manuelles et des transferts entre les différents postes de travail
• Processus plus rationnel pour les productions répétitives de faisceaux électriques
• Commande par variation de fréquence pour des démarrages et arrêts progressifs
• Adaptée à l'intégration dans des ateliers dédiés à la production de faisceaux électriques

Données techniques
Modèle : RBEW5345
Type de câble : câbles multiconducteurs, câbles plats et configurations similaires
Plage de traitement : AWG32–AWG18
Espacement des cosses : 1,0–3,96 mm
Longueur de dénudage côté A : 1–7 mm
Capacité de production : environ 400–550 pièces/heure
Précision de coupe : ± (0,2 % × L + 1) mm
Pression d'air : 0,5–0,7 MPa
Dimensions de la machine : 1221 × 1000 × 1700 mm
Poids : environ 360 kg

Scheda Tecnica

Type de produit: Machine d'insertion de connecteurs
Voltage/Fréquence: AC: 110-220V, 50/60Hz
Dimensions: 1221x1000x1700 (L x W x H)
Section de câble AWG: 32 - 18 AWG
Pression d'air: 0.5 - 0.7 MPa
Productivité: 400 - 500 pz/h
