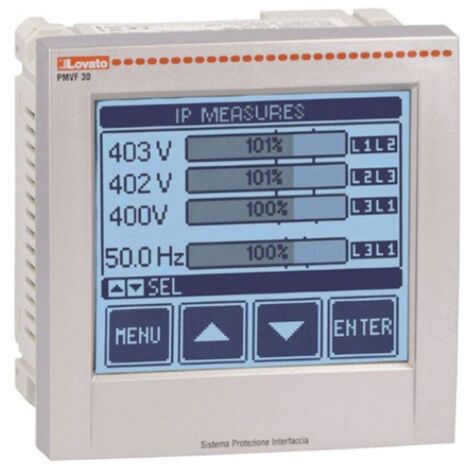

Protection d'interface Lovato pour les systèmes à moyenne tension etc PMVF30
Ces articles peuvent vous intéresser !
Comparer à des articles similaires
Informations produit
Description
Système de protection d'interface conforme à la norme CEI 0-16, pour les systèmes à moyenne tension, protection de la tension minimale et maximale à double seuil.
Le système de protection d'interface (PI) PMVF 30 a été conçu conformément à la norme CEI 0-16 et est utilisé lors du raccordement d'un système de production local en parallèle avec le réseau moyenne tension du distributeur. Les contrôles concernent les limites de tension et de fréquence. Le SPI doit intervenir en désactivant une sortie de relais afin de déclencher le dispositif d'interface (DDI) au cas où au moins une des tensions et des fréquences se trouverait en dehors des limites autorisées.
La PMVF 30 est équipée d'entrées ayant les fonctions suivantes :
- Retour d'information sur le statut de la DDI
- Désactiver la protection de l'interface
- Contrôle local
- Télescopage (ouverture forcée du DDI indépendamment des valeurs de tension et de fréquence)
De plus, il y a 2 sorties relais pour :
- Ouverture de la DDI
- sortie programmable (configurée par défaut pour ouvrir le dispositif de bourrage ou configurable pour une refermeture automatique si le DDI est un disjoncteur).
Caractéristiques :
- Systèmes de moyenne tension
- Protection de la tension minimale et maximale à double seuil, protection de la fréquence minimale et maximale à double seuil
- Type encastré
- Tension de commande nominale Mesures en MT ou en direct en BT
- Tension auxiliaire nominale 100...400VAC/110...250VDC
- Poids 0,566
- Typologie : Relais de Protection
- Tension : 250V
Caractéristiques
- MarqueLOVATO
- Poids566 g
- Tension électrique250 V
- Intensité courant1 A
- MatièresPlastique
Questions fréquentes
Ce dispositif est conçu principalement pour les systèmes à moyenne tension, mais il peut également être utilisé directement en basse tension selon les spécifications de tension nominale mentionnées.
En cas de dépassement des limites de tension ou de fréquence, ce dispositif désactive une sortie de relais pour déclencher le dispositif d'interface, garantissant ainsi la sécurité du système.
La sortie programmable est configurée par défaut pour ouvrir un dispositif de bourrage, mais elle peut être reconfigurée pour permettre une refermeture automatique si le dispositif d'interface est un disjoncteur.
