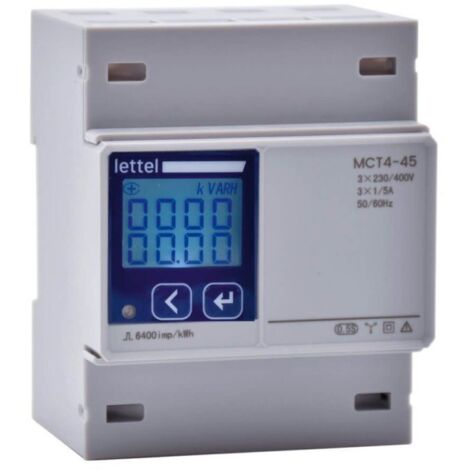

LETTEL - Compteur d'énergie multi-mesures tétra CT 1/5A - Communication Modbus - MCT4-45

Le MCT4-45 de LETTEL est un compteur électrique avancé, conçu pour des réseaux tétraphasés (3P+N) avec raccordement direct jusqu'à 100A.

Compact et robuste, ce modèle permet une gestion précise des consommations énergétiques et une supervision complète grâce à ses capacités de communication avancées et son interface utilisateur intuitive.

Idéal pour les environnements industriels et tertiaires, le MCT4-45 offre une mesure précise des grandeurs électriques, y compris les puissances, énergies, tensions et courants, tout en assurant un suivi rigoureux des performances énergétiques en temps réel.

Sa compatibilité avec le protocole Modbus et son émetteur d'impulsions intégré en font un outil polyvalent pour optimiser les infrastructures électriques.

Caractéristiques techniques

Réseau électrique :

• Compatible avec des réseaux 3P+N (tétraphasés).
• Tension nominale (Un) : 3×230/400V, plage admissible de ±20 %.
• Courant :
  • Raccordement direct.
  • Démarrage : 1,5 mA.
  • Nominal : 5A.
  • Maximum : 100A.

Mesures disponibles :

• Tensions simples (L-N) et composées (L-L).
• Courant par phase et total.
• Puissances (active, réactive, apparente) par phase et totales.
• Fréquence et facteur de puissance.
• Énergies actives et réactives, importées et exportées.
• Historique des valeurs extrêmes (demandes mini/maxi).

Précision :

• Classe 0.2 pour tension et courant.
• Classe 0.5S pour puissance et énergie active.
• Classe 2 pour énergie réactive.

Interface et communication :

• Interface RS485 compatible Modbus-RTU.
• Adresse configurable (1 à 247).
• Vitesse de transmission réglable : 300 à 19200 bps.
• Formats de trame disponibles : sans parité, parité paire ou impaire.
• Émetteur d'impulsions :
  • Fréquence maximale : 10 Hz.
  • Durée d'impulsion : 80 ms ±20 %.
  • Constante d'impulsions (400, 800, 1600 ou 6400 impulsions/kWh).

Conception mécanique et environnementale :

• Dimensions : 72×90×63,5 mm.
• Montage : Boîtier clipsable sur rail DIN 35 mm.
• Indice de protection : Face avant IP54, reste IP20.
• Températures :
  • Fonctionnement : -25°C à +55°C.
  • Stockage : -30°C à +80°C.
• Humidité relative : 5 % à 95 % sans condensation.

Interface utilisateur :

• Écran LCD rétroéclairé à 8 chiffres.
• Défilement manuel ou automatique des données affichées.
• Navigation simplifiée via des touches en façade.

Normes et certifications :

• Conformité aux normes IEC pour la sécurité et la compatibilité électromagnétique.
• Directive RoHS et REACH.

Le MCT4-45 est une solution performante pour la gestion des consommations énergétiques sur des réseaux tétraphasés. Doté de fonctionnalités avancées et d'une conception robuste, il est adapté aux professionnels recherchant une mesure précise et une optimisation énergétique efficace.
