Legrand - Plexo L - Interrupteur ou VV + Prise 2P+T - Encastru00e9 - Blanc - Ref. : 069694L+069611L+069621L
Informations produit
Description
Description
n- n
- nn
- n
- nn
- n
- n
nn
Données techniques
nType de commande : Double Va-et-vient
n
Assemblage : Mécanisme complet avec cadre
Nombre de poste : 2
Type de montage : Encastrée
Type de fixation : Fixation à vis
Type d'étanchéité : IP55
Type de tension : AC
Courant nominal assigné : 10A
Fréquence d'alimentation : 50-60 Hz
Indication de repérage des bornes de raccordement
Capacité des bornes : 1.5-2.5 mm²
Nature du câble pour connexion : Souple ou rigide
Section de câble : 1.5-2.5 mm²
Diamètre de tube pour produit saillie : 16-25 mmDimensions et Conformités
nn
- Largeur : 156 mm
- Hauteur : 85 mm
- Profondeur : 48 mm
- Certifications : RoHS, NF

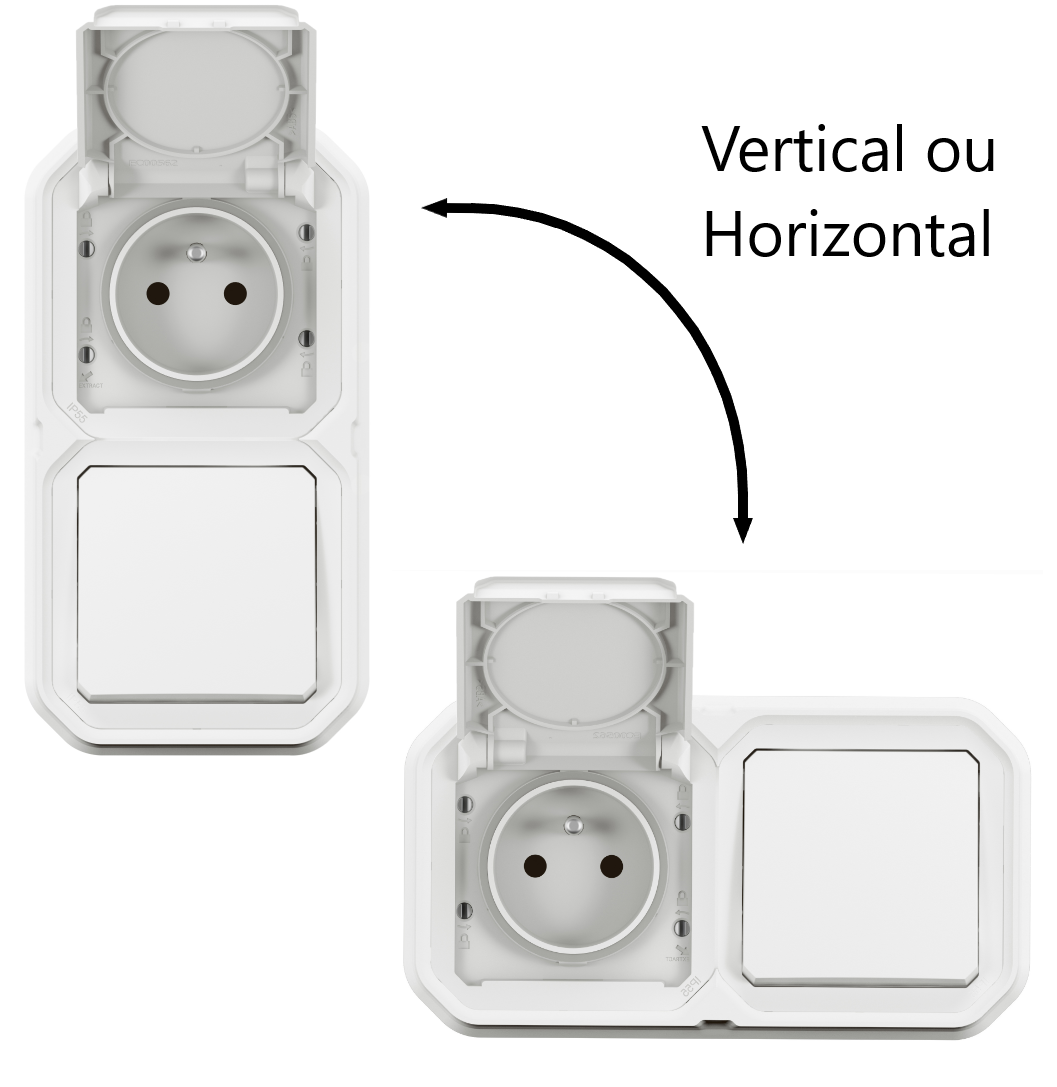

- Étanchéité : IK08, IP55- Prise et VV interchangeable de sens et de position.
nn - n
- n
- n
nn
Installez votre prise en toute sécurité et toute liberté
nEn saillie, découvrez le nouveau design et le nouveau concept de platine offrant une faible profondeur et un volume disponible autour du mécanisme, qui facilite le câblage. De plus, il est possible de pivoter le mécanisme à 90°, offrant un confort lors de l'installation et permettant de positionner le support correctement à la verticale.
nn - n
- nn
Une gamme en constante évolution
nPlexo se réinvente constamment pour répondre aux multiples besoins de nos habitants. Gamme incontournable de l'appareillage étanche, Plexo L 2022 vous offre un plus large choix de solutions et un design moderne pour satisfaire tous vos projets.
nnn
- n
Caractéristiques
n| Caractéristique |
|---|
| Valeur |
|---|
| Type de commutation |
| Va-et-vient + Prise |
| Type de commande |
| Bascule/bouton + Broche de contact |
| Composition |
| Mécanisme complet avec cadre |
| Interrupteur à bouton-poussoir |
| Non |
| Nombre de bascules d'actionnement |
| 1 |
| Mode de pose |
| Encastré |
| Type de fixation |
| Fixation à vis |
| Avec cadre/support de montage |
| Non |
| Matériau |
| Plastique |
| Qualité du matériau |
| Thermoplastique |
| Sans halogène |
| Oui |
| Traitement antimicrobien |
| Non |
| Type de traitement de la surface |
| Non traité |
| Finition de la surface |
| Mat |
| Couleur |
| Blanc |
| Numéro RAL (équivalent) |
| 9003 |
| Couleur de l'opérateur de commutation |
| Blanc |
| Zone de texte/surface d'inscription |
| Non |
| Voyant |
| Non |
| Adapté à la classe de protection (IP) |
| IP55 |
| Résistance aux chocs (IK) |
| IK08 |
| Tension nominale |
| 250 V |
| Calibre/courant nominal assigné (In) |
| 10 A |
| Courant de commutation pour lampes fluorescentes |
| 10 AX |
| Contact de report |
| Non |
| Type de connexion |
| Borne automatique |
| Interrupteur de chauffage |
| Non |
| Interrupteur de machine à laver |
| Non |
| Largeur d'appareil |
| 82 mm |
| Hauteur d'appareil |
| 85 mm |
| Profondeur d'appareil |
| 61 mm |
| Température d'utilisation / d'installation |
| -10 à 40 °C |
| Température de stockage |
| -25 à 60 °C |
| Type de tension |
| AC |
| Fréquence |
| 50-60 Hz |
| Indication de repérage des bornes de raccordement |
| Oui |
| Capacité des bornes |
| 1.5-2.5 mm² |
| Nature du câble pour connexion |
| Souple ou rigide |
| Section de câble |
| 1.5-2.5 mm² |
| Diamètre de tube pour produit saillie |
| 16-25 mm |
| EAN / Gencode |
| 3414971882430 |
Caractéristiques
- MarqueLEGRAND
- CouleurBlanc
- Certification NFNF
- Organisme de certificationNF
- AutomatiqueNon
- Avec témoin lumineuxNon
- Combiné interrupteur + priseOui
- Complet/ComposableComplet
- ConnectivitéNon concerné
- ÉtancheOui
- Fonction de l'interrupteurTémoin
- Gamme interrupteurPlexo
- Indice de protectionIP55
- MatièresPlastique
- Mécanisme de l'interrupteurDouble poussoir
- Mode de pose électricitéEncastrable
- Poids100 g
- Protocole de communication sans filNon concerné
- Tension électrique250 V
- Type de contactInverseur (SPDT)
- Type de contrôleContrôle manuel
- Intensité nominaleAC
- Réf. ManoManoME253155760
- MMID848511816579
- Réf. fabricantLOT3184
