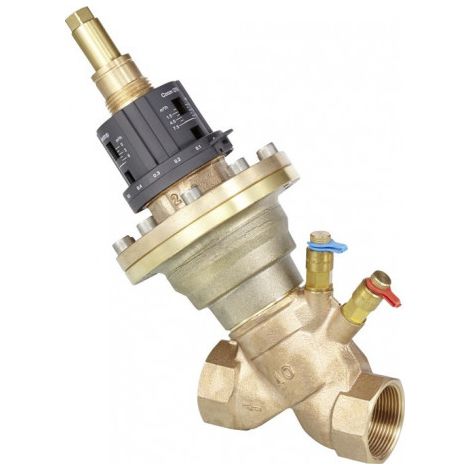

Vanne de régulation OV Cocon QTR PN 16 2 x raccords fileté DN 50 3,5-14,0 m³/h

Vanne de régulation indépendante de la pression pour l’équilibrage hydraulique dynamique des échangeurs de chaleur · par exemple ventilo-convecteurs ou appareils de climatisation · et réseaux de distribution dans les installations de chauffage et de refroidissement à boucle fermée. La combinaison de vannes · se compose d’un régulateur de débit automatique et d’une vanne de régulation, pouvant être équipée d’un actionneur. Vanne à configuration à deux voies · avec limitation de débit sécurisée · plombable · sans étape. Réglage direct en m³ par heure. Lisibilité de la valeur de réglage indépendante de la position du volant. Corps de vanne et pièces en contact avec le fluide en bronze rouge · laiton résistant à la corrosion · acier inoxydable · EPDM ou PTFE. Joint de tige d’entraînement sans entretien. Équipé en standard de deux vannes à flotteur Classic. Les Cocon QTR se distinguent par leur facilité de réglage · leurs dimensions compactes et leur excellente qualité de régulation. Fonction principale : vanne de régulation indépendante de la pression. Média : eau · mélange eau-glycol. Pression nominale : PN 25. Diamètre nominal : DN 50. Connexions : filetage intérieur. Taille de raccordement : Rp 2. Plage de régulation : 3 500 · 14 000 l/h. Différence de pression p1·p3 : 20 · 600 kPa. Kvs : 18,5. Température de fonctionnement : -10 · 120 °C. Pression différentielle maximale : 6 bar. Réglage d’usine : oui. Réglage d’usine verrouillable : oui · plombable. Indicateur de réglage : oui. Fermable : oui. Raccord de mesure : oui. Vanne de mesure : Classic. Méthode de mesure : différence de pression p1·p3. Matériau du corps : laiton. Forme : siège incliné. Raccord pour actionneur : oui. Course de régulation : 10 mm. Lieu d’installation : avant ou après le circuit de chauffage. Coque d’isolation : non. Réf.·No : 1143116. EAN : 4026755428889. Fabricant : Oventrop GmbH et Co. KG. Modifications techniques réservées.
