Description
Description générale
Kit de support CHERUBINI A4506_0556 conçu pour les moteurs Garda jusqu'à 50 Nm. Ce kit offre une liaison fiable via un tenon carré mâle de 10 mm et une bride comportant un logement étoilé, assurant un alignement précis et une réduction des vibrations pour une installation simple et durable.

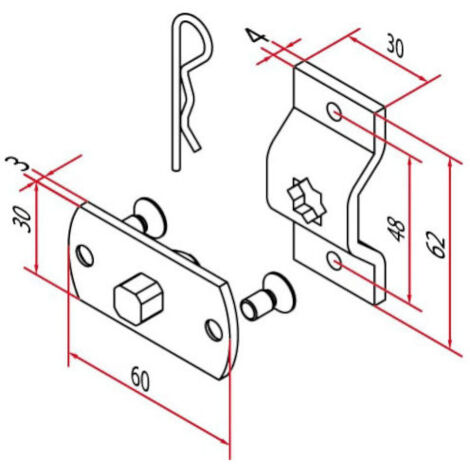

Caractéristiques techniques
- Tenon carré central : 10 mm
- Plateau rectangulaire : 60 x 30 x 3 mm
- Hauteur totale du support à bride : 62 mm (hauteur plate centrale 48 mm)
- Matériaux : pièces en métal et éléments en zamak/résine-métal pour résistance mécanique et chimique
- Fixations : 2 goupilles/rivets cylindriques avec tête bombée + 1 clip ressort en R
- Perçages : deux trous de montage sur la bride et deux trous autour du tenon sur la plaque
Compatibilité et accessoires
Conçu pour s'adapter aux moteurs de la gamme Garda jusqu'à 50 Nm et arbres d'environ 45 mm de diamètre. Le kit comprend la plaque rectangulaire, la bride, les deux goupilles/rivets et le clip en R. Aucuns accessoires supplémentaires requis pour l'assemblage de base.
Installation
Assembler la plaque sur la bride en alignant le tenon carré avec le logement étoilé, insérer les deux goupilles et sécuriser avec le clip en R. Vérifier l'alignement du moteur et le bon encliquetage des goupilles avant mise en service.
Utilisation
Utilisez ce kit pour fixer solidement un moteur Garda compatible et garantir une transmission correcte du couple jusqu'à 50 Nm. Évitez les jeux excessifs entre arbre et logement, serrez les fixations selon les recommandations du moteur, et contrôlez périodiquement l'état des goupilles et du clip pour maintenir la sécurité de l'assemblage.
Caractéristiques
- MarqueCHERUBINI
- Quantité par pack1
- Longueur1 cm
- MatièresMétal
- Poids1 g
- Réf. ManoManoME99145589
- MMID454293670784
- Réf. fabricant3598646188130
- EAN3598646188130
