Kit de relais de ventilateur de radiateur de refroidissement électrique avec ensemble de câblage de matériel d'installation de thermostat pour ventilateurs 7/8 pouces, ventilateurs 10/12/14/16 / pouce

1. L'utilisation de ce kit peut faciliter l'installation de n'importe quel ventilateur électrique dans votre projet de système de refroidissement, très pratique.
2. Peut grandement protéger la sécurité des équipements du système automobile. Lorsque le courant de court-circuit du système est trop important, le disjoncteur s'ouvre automatiquement.
3. Paquet comprenant le fil de connexion, le capteur de température de l'eau, le relais, la protection contre les surcharges et la borne isolée de cblage 8 pièces, tout ce dont vous avez besoin est inclus.
4. Durable, pas facile à endommager, ne nécessite pas de remplacement fréquent, très pratique.
5. Matériau plastique sr, pas facile d'endommager votre voiture et peut éviter des pertes inutiles.

Spécification:

tat : 100 % neuf
Type d'article: Kit de relais de ventilateur de refroidissement de radiateur
Matériel: Plastique
Application: fonctionne pour les ventilateurs7/8pouces, les ventilateurs10/12/14/16/pouces
Comment cbler les commutateurs de thermostat de ventilateur à borne unique:
1.Ces interrupteurs doivent être utilisés en conjonction avec un relais.
2. L'interrupteur doit actionner le relais et le relais doit alimenter le ventilateur car un ventilateur électrique consomme généralement beaucoup de courant. Lorsque l'interrupteur se ferme à la terre (entre 170 et 210°C), le relais est excité et alimente le ventilateur. Et l'interrupteur s'ouvrira et interrompra le circuit de masse lorsque la température chutera.
3.Le relais se désactive et coupe l'alimentation du ventilateur.
Précautions d'installation:
(1) teignez le moteur et, une fois que l'eau du radiateur du moteur a refroidi à température ambiante, remplacez-la par un nouvel interrupteur de température du ventilateur de refroidissement.
(2) Veuillez éviter d'utiliser des sources de haute température externes après l'installation.
(3) Lors de l'installation, évitez de répandre de l'eau sur les pièces automobiles environnantes.
Connexion directe: (le ventilateur fonctionne lorsque le contact est "allumé")
1. Attachez le fil positif du moteur du ventilateur (bleu) à une source contrlée par allumage positif de 12V
par exemple. bote à fusibles.
Remarque : Nous recommandons l'utilisation d'un fusible en ligne de 20 A (non inclus) pour chaque ventilateur.
2.Fixez le fil négatif du moteur du ventilateur (noir) à une terre appropriée.
Remarque : Connectez-vous directement à la borne négative de la batterie si possible
3. Reconnectez la batterie
Relais:
Fil noir : thermostat
Fil bleu: ventilateur (fil bleu sur le ventilateur)
Fil blanc: cté AUX sur le disjoncteur
Fil rouge : interrupteur d'allumage avec fusible de bus 30 A-40 A.

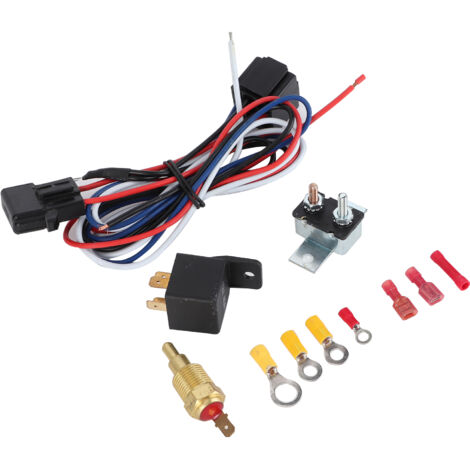

Liste des packages:

1 x cble de connexion1 capteur de température de l'eau.1 relais1 x protecteur de surcharge7 x borne d'isolation de cblage
