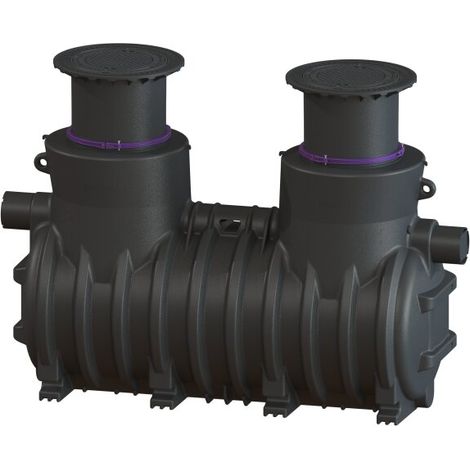

KESSEL 99610.15B Séparateur huile/essence EasyOil

Le séparateur
pour liquides légers convient pour
l'installation en terrain. Le
récipient de collecte en plastique
PE durablement résistant est équipé d'un
bac à boues intégré et d'un
dispositif de fermeture automatique.
Une ou plusieurs couvertures étanches
à l'eau de pluie permettent un
accès facile pour les opérations de nettoyage
et d'entretien. Pour la classe de charge D, une
plaque de répartition de charge doit être
installée sur site. Les plans d'armature sont
disponibles chez KESSEL. Le raccordement
sur site à l'entrée et à la sortie peut se faire
avec des tuyaux PE-HD conformes à la DIN 19537,
des tuyaux PVC-U conformes à la DIN 19534,
PP ou AS sur des piquages en acier inoxydable
d'usine. Lors du choix des joints et des matériaux
de tuyauterie appropriés, les normes en vigueur
doivent être respectées.
Garantie sur le matériau PE : 20 ans.

Exécution
Taille nominale -NS- : 10
Type d'évacuation : manuel avec
tuyau d'aspiration
Insert de coalescence : non
Capacité portante -DIN 19901- : E2

Caractéristiques générales
Matériau : PE
Situation d'installation : installation
dans le sol
État de livraison : prêt à l'installation
- les éléments de raccordement
doivent être raccordés sur site -
Homologation : Z-83.8-55
Classe de séparateur : Système B -anciennement
Classe II-
Gamme d'application pour
liquides légers : de 0,85 à
0,95 g/cm3

Dimensions
Poids net : 420 kg
Poids brut : 420 kg
Résistance à la nappe phréatique à partir
du bord inférieur de la partie du corps : 1320 mm
Saillie : 100 mm
TEÜ : 700 - 1 800
T-TEÜ : 155
Longueur max. : 3162 mm
Profondeur d'installation : 840 - 1240 mm
Type de réglage en hauteur :
élément télescopique de rehausse, inclinable de 5 degrés
Largeur d'emport : 1200 mm
Longueur d'emport : 2910 mm
Dimension d'emballage largeur : 1200 mm
Dimension d'emballage hauteur : 2300 mm
Dimension d'emballage longueur : 2860 mm

Réservoir/corps principal
Distance du fond du tuyau de sortie au
fond du réservoir : 1070 mm
Distance du fond du tuyau d'arrivée au
fond du réservoir : 1110 mm
Diamètre nominal de sortie -DA- : 160 mm
Diamètre nominal de sortie -DN- : 150
Diamètre nominal d'arrivée -DA- : 160 mm
Diamètre nominal d'arrivée -DN- : 150
Largeur libre d'accès -LW- : 600 mm

Caractéristiques du couvercle
Type de couvercle : plaque de recouvrement
Matériau du couvercle : fonte grise
Couleur du couvercle : noir
Largeur du couvercle : 648 mm
Hauteur du couvercle : 95 mm
Longueur du couvercle : 648 mm
Verrouillage : non verrouillé
Classe de charge : B 125 -EN 124-
Étanchéité : étanche aux odeurs et
à l'eau de pluie

Contenu des eaux usées
Volume total : 2600 l
Capacité du bac à boues : 1500 l
Capacité de stockage pour liquides légers :
267 l

Contrôle
Appareil de commande : non
