KESSEL 96010-DR-120B Séparateur de graisses EasyClean pour sol

L'installation à encastrer dans le sol se compose d'une combinaison d'un séparateur pour eaux usées contenant des graisses y compris bac à boues, d'un dispositif de prélèvement d'échantillons ainsi que d'une station de pompage. Le réservoir de toutes les parties de l'installation est fabriqué en plastique PE durablement résistant. L'accès pour les travaux de nettoyage et d'entretien des différentes parties de l'installation se fait via deux regards. Pour l'élimination manuelle à odeurs réduites, une prise d'évacuation directe est prévue.

La station de pompage est équipée de deux pompes submersibles comprenant des clapets anti-retour. La commande des pompes s'effectue par une sonde de niveau.

La commande est assurée par un appareil de commande convivial, qui peut être intégré à la gestion technique du bâtiment ou, en option, fournir des messages d'alarme et de panne groupés.

Pour la classe de sollicitation D, une plaque de répartition des charges doit être installée sur le chantier. Les plans d'armature sont disponibles chez KESSEL. Garantie sur le matériau PE : 20 ans.

Exécution
Sens d'écoulement : droite
Système de cuve : citerne
Variante d'élimination : Direct
Système broyeur-mix : non
Diamètre nominal -NS- : 10
Dispositif d'évacuation : conduite d'évacuation
Type d'évacuation : manuel

Caractéristiques générales
Situation d'installation : encastrement dans le sol

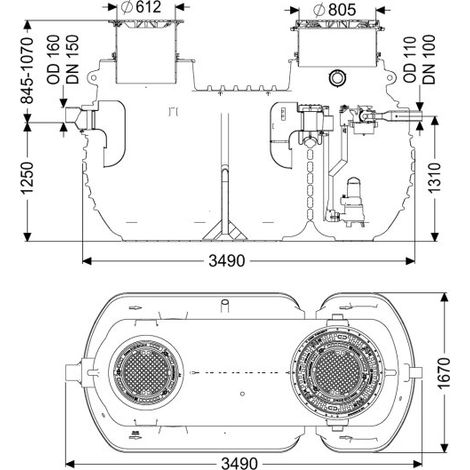

Dimensions
Poids net : 809 kg
Poids brut : 834 kg
Résistance à la nappe phréatique à partir du bord inférieur de la partie inférieure : 1800 mm
Profondeur d'installation : 845 - 1070 mm
Longueur d'installation : 3720 mm
Longueur : 3490 mm
Largeur : 1670 mm
Dimension d'emballage longueur : 5024 mm
Dimension d'emballage largeur : 2870 mm
Dimension d'emballage hauteur : 1960 mm
Hauteur de la prise de pression : 1310 mm

Cuve/corps principal
Sortie pression -DN- : 100
Sortie pression -DA- : 110 mm
Distance entre le dessous de la conduite d'entrée et le fond de la cuve : 1250 mm
Diamètre nominal entrée -DA- : 160 mm
Diamètre nominal entrée -DN- : 150
Nombre d'entrées : 1
Largeur libre d'accès -LW- : 600 mm

Caractéristiques de la couverture
Type de couverture : dalle de recouvrement
Matériau de la couverture : fonte grise
Couleur de la couverture : noir
Verrouillage : Lock & Lift
Classe de charge : B 125 -EN 124-

Contenu des eaux usées
Capacité du séparateur : 2285 l
Épaisseur maximale de la couche de graisse : 125 mm
Volume total : 3285 l
Capacité du bac à boues : 1000 l
Capacité de stockage des graisses : 400 l

Installation de pompage
Pompe : GTK 2600
Nombre de pompes : 2
Poids de la pompe : 40 kg
Type de raccordement : raccordement direct
Classe de protection : I
Classe d'isolation : H
Cos phi - facteur de puissance : 0,81
Indice de protection de la pompe : IP 68 -20m-
Surveillance de la température : intégrée
