KESSEL 8740050 Module de regard LW 1000 Dalle de fond

Le module de puits pour installation en milieu humide ou en milieu sec est équipé d'échelles d'accès montées conformément à la DIN EN 13101 et à la BGR 177, de tous les joints nécessaires et cales de connexion ainsi que d'un cône avec emboîture télescopique. Les éléments intermédiaires en plastique -PE- durablement résistant disposent d'options de raccordement universelles. Grâce au système modulaire KESSEL, la construction peut être combinée de manière flexible avec des éléments intermédiaires, un cône, une emboîture et une couverture.

Caractéristiques générales
Couleur : noir
Matériau : PE-HD
Norme : EN 13598-2
Situation d'installation : pose en terre
État de livraison : en pièces pour montage sur chantier - les échelles d'accès sont préassemblées en usine -
Homologation : Z-42.1-527

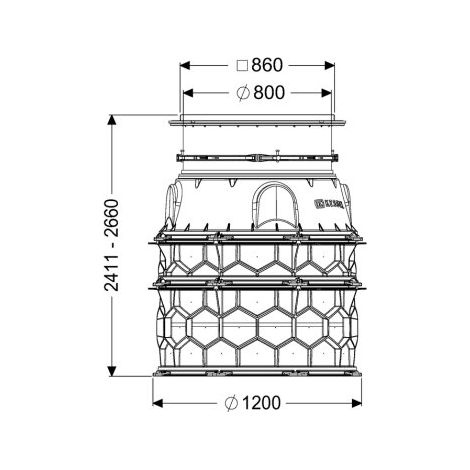

Dimensions
Poids net : 197,67 kg
Poids brut : 237,11 kg
Résistance à la nappe phréatique à partir du bord inférieur de la partie de fond : 3000 mm
Profondeur d'installation : 2411 - 2660 mm
Type de réglage en hauteur : emboîture télescopique
Largeur : 1200 mm
Longueur : 1200 mm
Dimension emballage largeur : 1200 mm
Dimension emballage hauteur : 2200 mm
Dimension emballage longueur : 2400 mm

Réservoir/corps principal
Entrée perçage max. -DN- : 150 mm
Largeur nette du réservoir -LW- : 1000 mm
Largeur nette de l'accès -LW- : 800 mm

Caractéristiques de la couverture
Type de couverture : dalle de recouvrement carrée
Matériau de la couverture : acier inoxydable
Largeur de la couverture : 860 mm
Hauteur de la couverture : 79 mm
Longueur de la couverture : 860 mm
Surface : carrelable
Verrouillage : vissé
Classe de charge : K 3 -EN 1253-1-
Étanchéité : étanche aux eaux de pluie
Hauteur maximale du revêtement de sol : 14 mm
