KESSEL 826821B Station de pompage Aquapump Medium

La station de relevage
pour eaux usées sans matières fécales est équipée
d'une ou deux pompes submersibles
ainsi que d'un
clapet anti-retour.
Comme réservoir de collecte, un
système de puits LW 600 en plastique
-PE-LLD- durablement résistant - avec
chambre de pompe ouverte et possibilités
de raccordement universelles est utilisé.
Des fermetures rapides permettent
le retrait facile des composants intégrés.

Exécution
Type d'installation : installation double
Étanchéité de passage pour
conduit vide-câble -DN- : 100
Étanchéité de passage pour
conduite de ventilation -DN- : 100
Installation : montage en milieu humide
Commande de pompe : dispositif de commutation
Clapet anti-retour : intégré
Sortie pression : horizontale
Système de puits : LW 600

Caractéristiques générales
Couleur : noir
Norme : EN 12050-2
Type d'eaux usées : sans matières fécales
Situation d'installation : installation dans
le sol
État de livraison : kit modulaire
pour montage sur chantier
Type d'installation : Duo

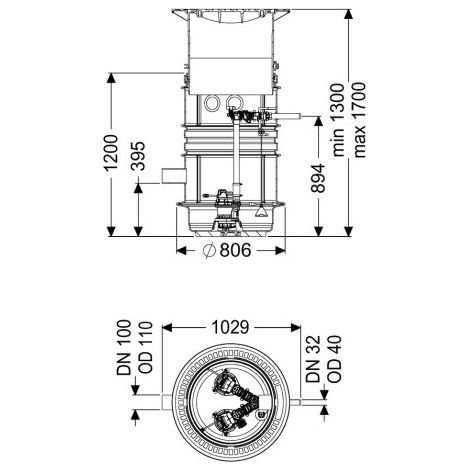

Dimensions
Poids net : 139 kg
Poids brut : 146 kg
Résistance à la nappe phréatique à partir de
la bordure inférieure de la partie au sol : 2000 mm
Profondeur d'installation : 1300 - 1750 mm
Type de réglage en hauteur :
élément d'extension télescopique
Largeur : 806 mm
Longueur : 806 mm
Dimension emballage largeur : 800 mm
Dimension emballage hauteur : 1720 mm
Dimension emballage longueur : 1200 mm

Réservoir/corps principal
Sortie pression -DN- : 32
Sortie pression -DA- : 40 mm
Raccord conduit vide-câble -DN- : 100
Raccordement ventilation -DN- : 100
Distance centre tuyau sortie au
fond du réservoir : 894 mm
Distance intrados tuyau d'entrée au
fond du réservoir : 400 mm
Distance centre tuyau d'entrée au
fond du réservoir : 455 mm
Diamètre nominal entrée -DA- : 160 mm
Diamètre nominal entrée -DN- : 150
Nombre d'entrées : 1
Largeur utile réservoir -LW- : 600 mm
Largeur utile d'accès -LW- : 600 mm

Caractéristiques du couvercle
Type de couvercle : plaque de couverture ronde
Matériau du couvercle : fonte grise
Couleur du couvercle : noir
Largeur du couvercle : 648 mm
Hauteur du couvercle : 103 mm
Longueur du couvercle : 648 mm
Verrouillage : non verrouillé
Classe de charge : B 125 -EN 124-

Installation de pompage
Pompe : GTF 1200
Nombre de pompes : 2
Poids de la pompe : 10 kg
Type de connexion : fiche codée
Courant nominal : 6,2 A
Longueur du câble d'alimentation de la pompe :
10 m
Classe de protection : I
Classe d'isolement : F
Cos phi - facteur de puissance : 0,98
Degré de protection de la pompe : IP 68 -3m-
Surveillance de la température : intégrée
Température du fluide pompé -continue- :
max. : 40 degrés C
Débit maximal : 15,5 m3/h
Hauteur de refoulement max. : 9 m
Vitesse de rotation : 2650 tr/min
Puissance P1 : 1,4 kW
Puissance P2 : 0,84 kW
Mode de fonctionnement : S1
