KESSEL 730000.10S Corps de base Staufix type 2

Corps de base
Staufix pour eaux usées sans matières fécales
est équipé de deux clapets mécaniques
qui se ferment automatiquement en cas de refoulement.
Un clapet sert également de
fermeture d'urgence verrouillable manuellement.
Bec et manchon dans la
dimension requise sont disponibles en option.
Grâce au système modulaire
KESSEL, les installations existantes peuvent
être facilement rétrofitées en
dispositif anti-refoulement StaufixControl.

Exécution
Clapet en acier inoxydable comme protection contre les rats :
non
Fermeture d'urgence : oui
Clapets mécaniques anti-refoulement : 2

Caractéristiques générales
Couleur : noir
Norme : EN 13564
Diamètre nominal -DN- : 90-100
Situation d'installation : intégration dans la
dalle de sol
État de livraison :
prêt à l'installation
- les pièces de raccordement doivent être
raccordées sur site -
Protection contre le refoulement : Type 2

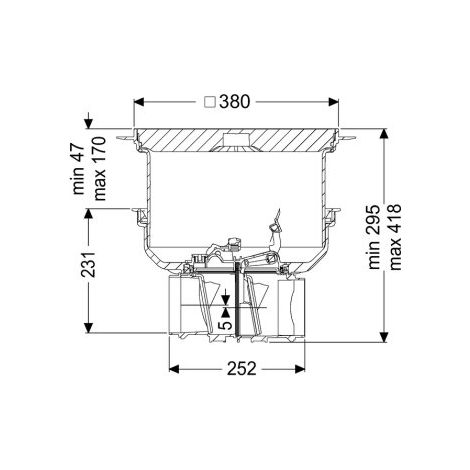

Dimensions
Poids net : 6,2 kg
Poids brut : 8,8 kg
Résistance aux eaux souterraines à partir du
bord inférieur de la partie de sol : 3000 mm
Cotes d'encastrement largeur : 750 mm
Cotes d'encastrement longueur : 750 mm
Saut de pente : 8 mm
Profondeur d'installation : 287 - 410 mm
Type de réglage en hauteur :
élément télescopique d'appoint
Largeur : 444 mm
Longueur : 444 mm
Dimensions du colis largeur : 486 mm
Dimensions du colis hauteur : 496 mm
Dimensions du colis longueur : 586 mm

Caractéristiques du couvercle
Type de couvercle : plaque de recouvrement
Matériau du couvercle : plastique
Couleur du couvercle : noir
Largeur du couvercle : 368 mm
Hauteur du couvercle : 43 mm
Longueur du couvercle : 368 mm
Verrouillage : verrouillé
Classe de charge : L 15 -EN 1253-1-
Étanchéité : étanche aux eaux de pluie
