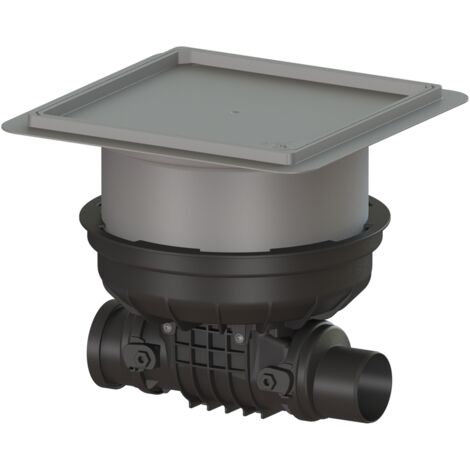

KESSEL 720090.10X Clapet anti-refoulement Staufix

Le clapet anti-refoulement pour eaux usées sans matières fécales est équipé d'une clapet mécanique qui se ferme automatiquement en cas de refoulement et sert simultanément de dispositif de fermeture d'urgence verrouillable manuellement. Grâce au système modulaire KESSEL, des installations existantes peuvent facilement être complétées par un deuxième clapet ou transformées en clapet anti-refoulement StaufixControl.

Exécution
Fermeture d'urgence : oui
Clapets anti-refoulement mécaniques : 1

Caractéristiques générales
Couleur : noir
Norme : EN 13564
Diamètre nominal -DN- : 90
Diamètre extérieur -DA- : 90 mm
Type d'eaux usées : sans matières fécales
Situation d'installation : intégration dans la dalle de sol
État de livraison : prêt à l'installation
- Les pièces de raccordement doivent être raccordées sur site -
Protection contre le refoulement : Type 1

Dimensions
Poids net : 5,9 kg
Poids brut : 8,5 kg
Résistance à la nappe phréatique à partir du bord inférieur de la partie de base : 3000 mm
Cote d'encastrement largeur : 750 mm
Cote d'encastrement longueur : 750 mm
Saut de pente : 8 mm
Profondeur d'installation : 287 - 410 mm
Type de réglage en hauteur : élément supérieur télescopique
Largeur : 444 mm
Longueur : 444 mm
Dimensions de l'emballage largeur : 486 mm
Dimensions de l'emballage hauteur : 496 mm
Dimensions de l'emballage longueur : 586 mm

Caractéristiques du couvercle
Type de couvercle : plaque de recouvrement carrelable
Matériau du couvercle : plastique
Largeur du couvercle : 366 mm
Longueur du couvercle : 366 mm
Verrouillage : Lock & Lift
Classe de chargement : K 3 -EN 1253-1-
Étanchéité : étanche aux eaux de pluie
Hauteur maximale du revêtement de sol : 16 mm
