KESSEL 55155 corps d'évacuation monobloc Ferrofix

Le siphon de sol monobloc Ferrofix en acier inoxydable, système 185, sert à l'évacuation ponctuelle et est équipé d'un siphon extractible, d'un panier à boues et d'une grille. Le siphon de sol convient aux revêtements de sol en couche mince (par ex. résine époxy) et comporte un rebord adhésif périphérique (profond de 6 mm et replié de 50 mm vers l'extérieur). Le manche de sortie est adapté au raccordement sur conduites SML. Débit d'évacuation >= 2,4 l/s à 20 mm de retenue.

Exécution
Système : 185
Panier à boues : oui
Étanchéité sur la pièce de recouvrement : bride adhésive (adaptée aux barrières d'humidité)
Hauteur d'eau d'arrêt : 70 mm
Débit d'écoulement - l/s - à 20 mm de retenue : 2,5
Sortie : horizontale
Hauteur de la bride adhésive : 6 mm

Caractéristiques générales
Matériau : acier inoxydable 1.4301 (V2A)
Sortie : horizontale
Hauteur de la bride adhésive : 6 mm

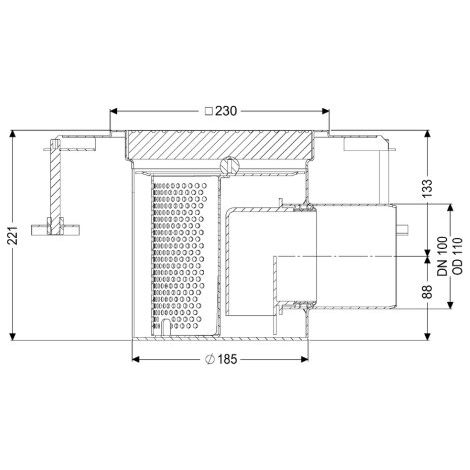

Dimensions
Largeur : 230 mm
Hauteur : 220 mm
Longueur : 230 mm

Cuve/corps de base
Nombre de sorties : 1
Diamètre nominal de sortie - DN - : 100

Caractéristiques du couvercle
Type de couvercle : grille
Matériau du couvercle : acier inoxydable 1.4301 (V2A)
Classe de charge : M 125 (EN 1253-1)
Matériau de la grille : acier inoxydable 1.4301 (V2A)
Forme de la pièce de recouvrement : carrée
Panier à boues : oui
Siphon : inclus

Grille
Matériau de la grille : acier inoxydable 1.4301 (V2A)
