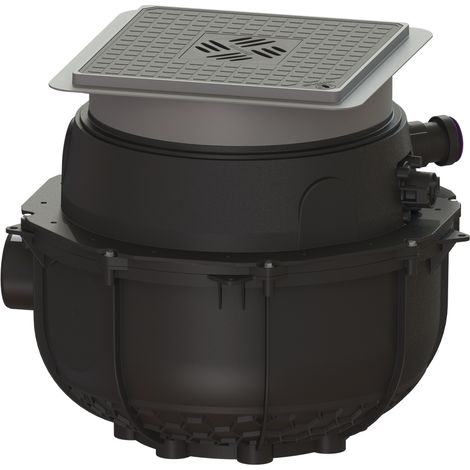

KESSEL 280500S Station de relevage Aqualift S Compact

La station de relevage
pour eaux usées sans matières fécales est équipée
d'une ou deux pompes submersibles
ainsi que d'un clapet anti-retour intégré.
Le réservoir collecteur en plastique durablement
résistant -PE- possède
un espace pompe ouvert.
Des fermetures à une main permettent
le retrait facile des composants intégrés.
L'installation destinée à être montée
dans la dalle de sol est préassemblée
pour le montage final sur chantier.

Exécution
Type d'installation : installation individuelle
Commande de pompe : flotteur
Clapet anti-retour : intégré

Caractéristiques générales
Couleur : noir
Norme : EN 12050-2
Type d'eaux usées : sans matières fécales
Situation d'installation : encastrement dans
la dalle de sol
État de livraison :
prête à l'installation
- les pièces de raccordement sont à
raccorder sur chantier -
Type d'installation : Mono

Dimensions
Poids net : 25,61 kg
Poids brut : 27 kg
Résistance à la nappe phréatique à partir de
l'arête inférieure de la partie inférieure : 3000 mm
Profondeur d'installation : 490 - 620 mm
Type de réglage en hauteur :
rallonge télescopique
Largeur : 585 mm
Longueur : 617 mm
Dimensions de l'emballage largeur : 590 mm
Dimensions de l'emballage hauteur : 675 mm
Dimensions de l'emballage longueur : 590 mm

Réservoir/corps de base
Sortie pression -DN- : 32
Sortie pression -DA- : 40 mm
Entrée diamètre nominal -DN- : 100
Volume utile : 16 l

Caractéristiques du couvercle
Type de couvercle : plaque de recouvrement avec
grille fendue
Matériau du couvercle : plastique
Couleur du couvercle : noir
Largeur du couvercle : 366 mm
Longueur du couvercle : 366 mm
Fonction d'écoulement : oui
Verrouillage : Lock & Lift
Classe de charge : K 3 -EN 1253-1-
Épaisseur maximale du revêtement de sol : 16 mm

Dispositif de pompage
Pompe : GTF 500
Nombre de pompes : 1
Type de raccordement : Schuko 2 pôles
Courant nominal : 2,7 A
Longueur du câble d'alimentation de la pompe : 5
m
Indice de protection de la pompe : IP 68 -3m-
Surveillance de la température : intégrée
Température du fluide pompé -en continu-
max. : 40 degrés C
Résistance à l'eau chaude à court terme
-2 min.- : 80 degrés C
Débit maximal : 10 m3/h
Hauteur de refoulement max. : 8 m
Vitesse : 2800 tr/min
Puissance P1 : 0,6 kW
Puissance P2 : 0,36 kW
Mode de fonctionnement : S1
Protection requise
-protection de ligne- : C 16 A
Type de câble d'alimentation de la pompe : H07RN-F
3G 1,0 mm2
Type de roue : roue à passage libre
Passage libre pour bille : 10 mm

Commande
Instrument de détection de niveau :
flotteur
Type de détection de niveau : mécanique
Fréquence du réseau : 50 Hz
Tension d'alimentation : 230 V
Type de raccordement : Schuko 2 pôles
