KESSEL 24000X Station de relevage anti-refoulement Pumpfix F

La
station de relevage de haute qualité pour eaux usées avec et sans matières fécales est équipée d'une pompe et d'un système de fermeture motorisé. En fonctionnement normal, la section du conduit est librement ouverte. En cas de refoulement, le système de fermeture motorisé se ferme automatiquement. Le drainage pendant la phase de refoulement s'effectue par la pompe avec dispositif de coupe intégré. La commande se fait via un appareil de commande convivial, qui peut en option être intégré à la gestion technique du bâtiment par un contact libre de potentiel ou émettre des messages d'alarme et d'erreur groupés via une interface GSM.

Exécution
Fermeture d'urgence : oui
Commande de pompe : appareil de commande
Indice de protection sonde : IP 68 -3m/48h-
Clapets anti-refoulement motorisés : 1

Caractéristiques générales
Couleur : noir
Type d'eaux usées : contenant des matières fécales
Situation d'installation : intégration dans la dalle de sol
État de livraison : prémonté pour montage final sur site - les pompes et la détection sont à monter sur site et l'appareil de commande à raccorder -
Homologation : Z-53.2-388
Type de moteur : KSM 140
Indice de protection du moteur : IP 68 -3m/48h-

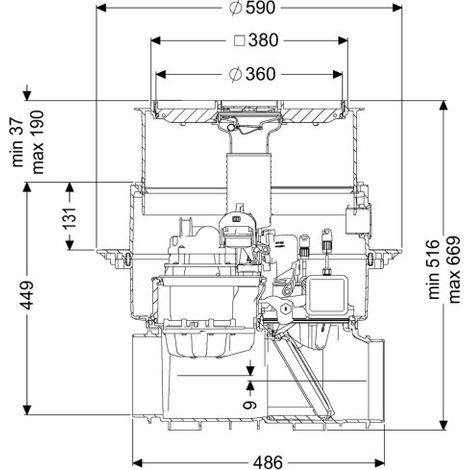

Dimensions
Poids net : 28,2 kg
Poids brut : 31 kg
Résistance aux eaux souterraines à partir du bord inférieur de la partie inférieure : 3000 mm
Dimensions de réservation largeur : 750 mm
Dimensions de réservation longueur : 750 mm
Dévers : 9 mm
Profondeur d'installation : 516 - 669 mm
Type de réglage en hauteur : pièce d'extension télescopique
Largeur : 590 mm
Longueur : 590 mm
Dimensions d'emballage largeur : 615 mm
Dimensions d'emballage hauteur : 550 mm
Dimensions d'emballage longueur : 785 mm

Cuve/corps principal
Exécution de la buse : optionnelle

Caractéristiques du couvercle
Type de couvercle : plaque de recouvrement carrelable
Matériau du couvercle : plastique
Largeur du couvercle : 366 mm
Longueur du couvercle : 366 mm
Fonction d'écoulement : oui
Verrouillage : Lock & Lift
Classe de charge : K 3 -EN 1253-1-
Hauteur maximale du revêtement de sol : 16 mm
Siphon anti-odeurs : Multistop

Installation de pompage
Pompe : SPZ 1000
Nombre de pompes : 1
Poids de la pompe : 10 kg
Type de raccord : prise codée
Courant nominal : 5,2 A
Longueur du câble d'alimentation de la pompe : 5 m
Classe de protection : I
Classe d'isolation : F
Cos phi - facteur de puissance : 0,97
Indice de protection de la pompe : IP 68 -3m/48h-
Surveillance de la température : intégrée
Température du fluide pompé - en continu - max. : 40 °C
Débit maximal : 11,5 m3/h
Hauteur de refoulement max. : 10 m
Vitesse : 2800 tr/min
Puissance P1 : 1,2 kW
Puissance P2 : 0,69 kW
Mode de fonctionnement : S3 - 50 %
Protection requise
-Protection de ligne- : C 16 A
Type de câble d'alimentation de la pompe : H07RN-F
